Модуль грозозащиты UHF до 20 Вт, до 3 ГГц TWSUF-20W-3G
Распечатать
Магазины
Беларусь
Описание
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,2
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C

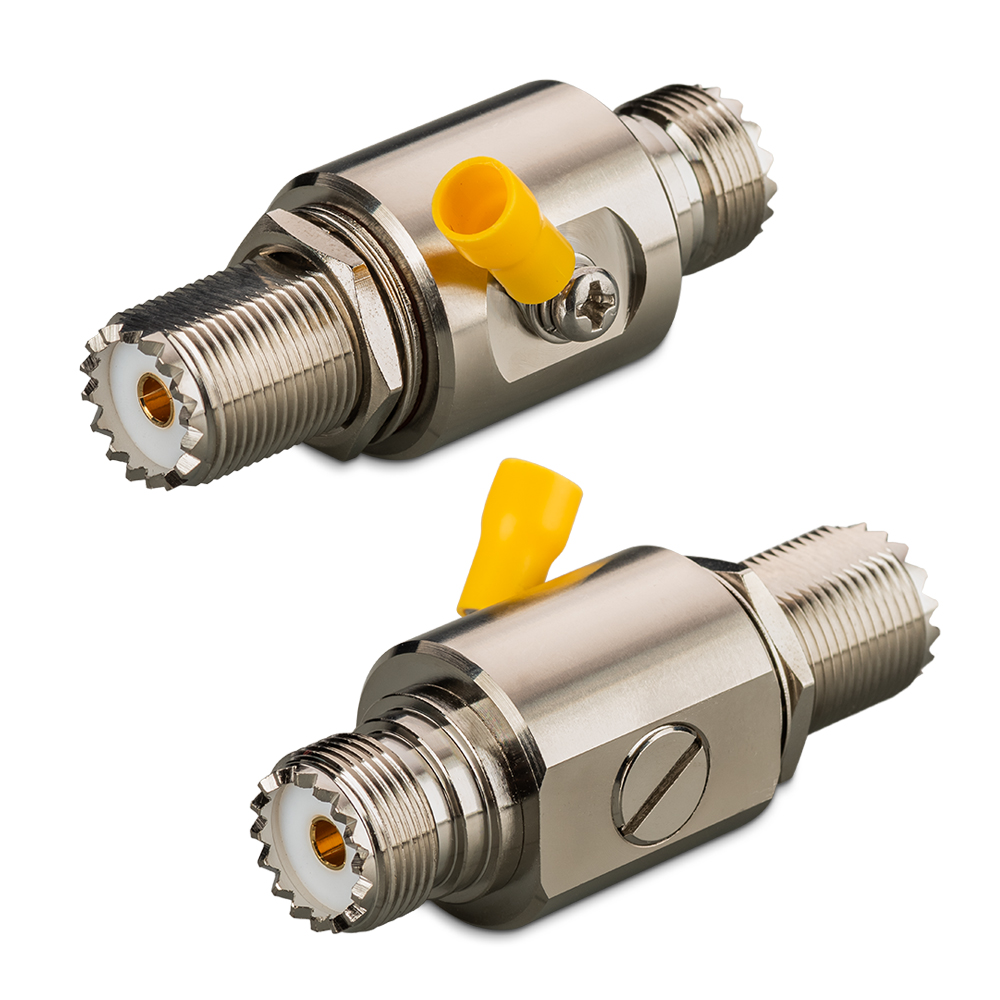

Устройство для подавления грозовых перенапряжений представляет собой малогабаритный радиокомпонент в металлическом исполнении, оборудованный высокочастотными коннекторами на каждом из торцов. Установка возможна в двух конфигурациях: прямое присоединение к входному разъёму антенны или приёмного оборудования, либо интеграция в коаксиальную магистраль путём соединения отдельных участков кабеля.
Определение подходящей версии базируется на частотных параметрах эксплуатируемой системы. Модификации с рабочей полосой до 3 ГГц или до 6 ГГц совместимы с инфраструктурой радиочастотной идентификации, навигационными приёмниками ГЛОНАСС/GPS, аппаратурой телерадиовещания, сетями сотовой и спутниковой связи, а также беспроводными стандартами диапазона 2,4 ГГц. Для обеспечения работоспособности в сетях Wi-Fi 5 (5 ГГц) необходима установка модели с расширенным частотным диапазоном — до 6 ГГц.
Для организации надёжной защиты рекомендуется применять схему с двумя защитными элементами. Первый блок монтируется в непосредственной близости от антенного узла (на внешней стороне строения), второй — рядом с входным портом чувствительной электроники внутри помещения. Данное решение обеспечивает комплексное подавление как прямых грозовых разрядов, так и вторичных электромагнитных наводок.
Критически важное условие эксплуатации — корректное подключение к заземляющему контуру. При отсутствии надёжного контакта с «землёй» устройство утрачивает способность шунтировать высоковольтные импульсы и функционирует исключительно как проходной соединитель. Коммутация с заземляющей шиной выполняется через специальный боковой вывод с винтовой клеммой, интегрированный в конструкцию корпуса.
Технические характеристики:
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,2
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...3 ГГц
|
|
Тип разъема
|
UHF
|
|
Мощность
|
20 Вт
|
