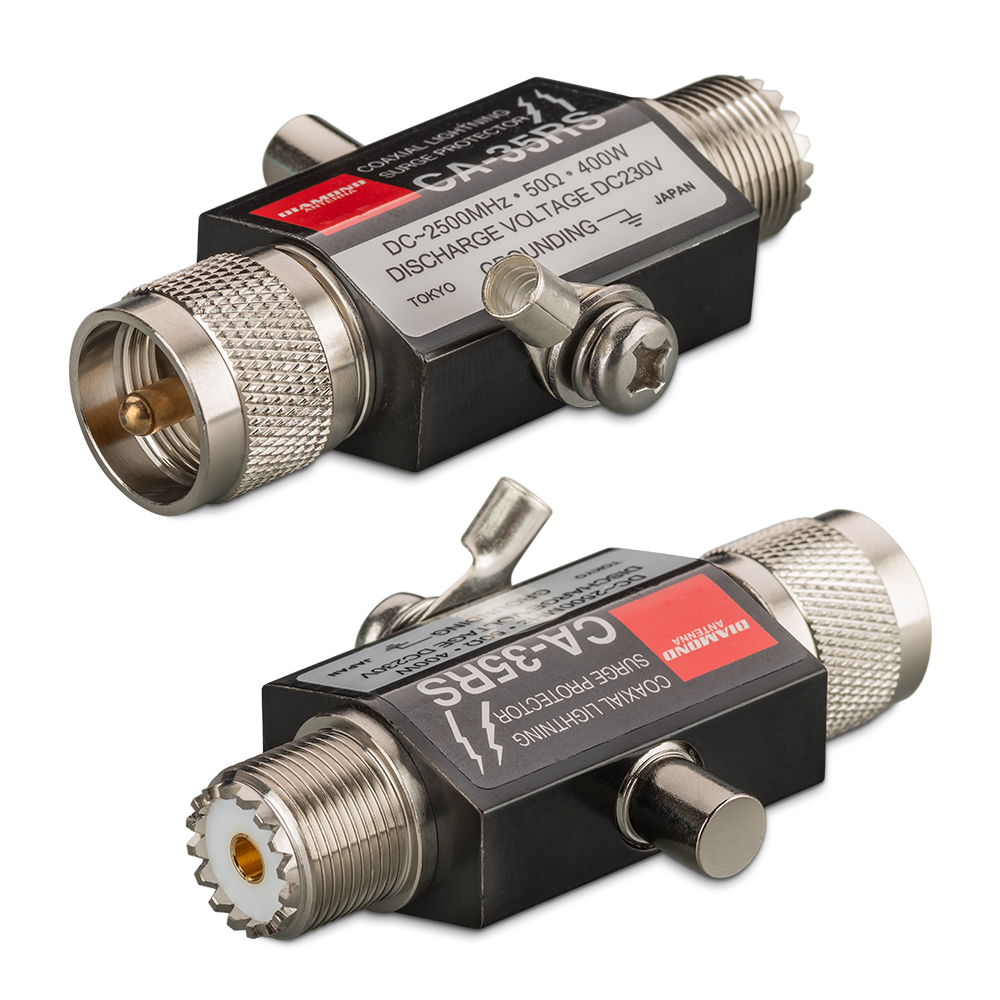

Модуль грозозащиты UHF до 400 Вт, до 2,5 ГГц CA-35RS
Распечатать
Магазины
Беларусь
Описание
опротивление: 50 Ом
Диапазон частот: 0-2,5 ГГц
КСВ <1,2
Мощность: 400 Вт
Рабочее напряжение <750 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Защитный радиоэлемент от атмосферных разрядов выполнен в виде миниатюрного блока с металлическим кожухом, на противоположных гранях которого размещены высокочастотные разъёмы. Предусмотрено два варианта инсталляции: прямое сопряжение с входным портом антенного модуля или приёмной техники, либо врезка в коаксиальный тракт для защиты кабельной линии.
Выбор конкретной модификации диктуется частотными характеристиками системы. Версии с полосой пропускания до 3 ГГц или до 6 ГГц подходят для интеграции в комплексы радиочастотной идентификации, навигационные приёмники ГЛОНАСС/GPS, оборудование телерадиовещания, инфраструктуру мобильной и спутниковой связи, а также беспроводные сети стандарта 2,4 ГГц. Для корректной работы в диапазоне Wi-Fi 5 (5 ГГц) требуется исключительно модель с верхней границей частоты 6 ГГц.
Для формирования надёжного защитного контура целесообразно использовать парную схему размещения. Первый модуль фиксируется в точке подключения антенны (на мачте, кронштейне или рядом с ней), второй — непосредственно перед входным разъёмом защищаемой электроники внутри помещения. Такой подход обеспечивает эффективное подавление как прямых грозовых импульсов, так и вторичных электромагнитных наводок.
Непременное условие функциональности — наличие исправного заземления. При отсутствии надёжного соединения с заземляющим контуром устройство не способно перенаправлять высоковольтные разряды и утрачивает защитные свойства, работая как обычный проходной адаптер. Коммутация с шиной «земли» осуществляется через специальный боковой вывод с винтовой клеммой, предусмотренный конструкцией корпуса.
Технические характеристики:
Сопротивление: 50 Ом
Диапазон частот: 0-2,5 ГГц
КСВ <1,2
Мощность: 400 Вт
Рабочее напряжение <750 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...2,5 ГГц
|
|
Тип разъема
|
UHF
|
|
Мощность
|
400 Вт
|
