Настройка WI-FI сети точек доступа IN1535KY-H, INAX35Y-M-H, TD-MRT45 V40, TX26-12KY-H

 1 Подключение к устройству

1.1 Открытие «Панели управления»

1.1.1 Нажмите кнопку «Пуск». Это значок Windows в нижней части экрана. Она может выглядеть одним из следующих образов:

1.1.2 Начните печатать «Панель управления». Как только увидите значок «Панель управления», нажмите на него, он выглядит так:

1.2 Настройка адаптера сети

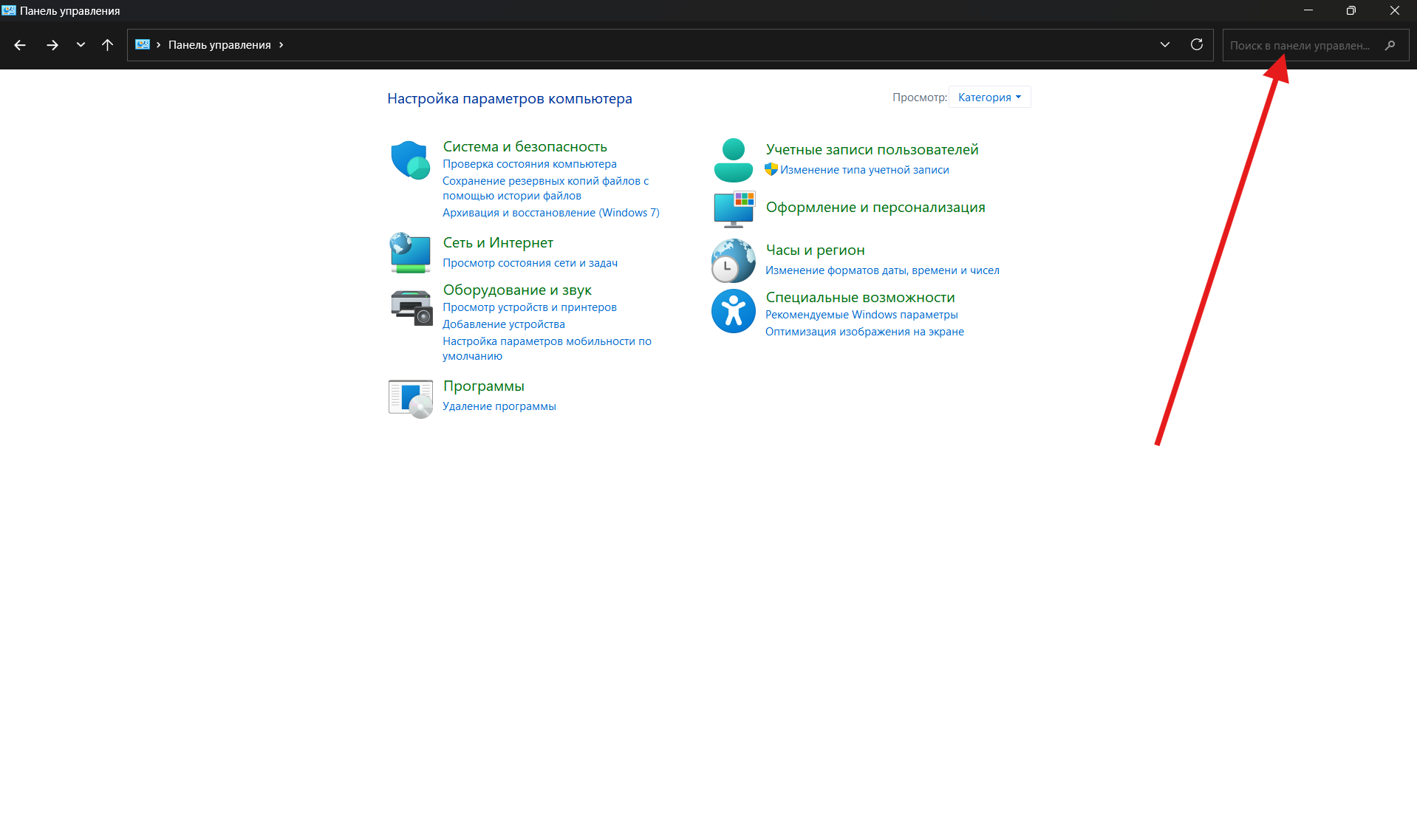

1.2.1 После открытия «Панели управления» вы увидите много разных значков или категорий. Вам нужно ввести в поле поиска Центр управления сетями и общим доступом . Поле поиска находится в правом верхнем углу.

1.2.2 Нажмите на появившуюся ссылку.

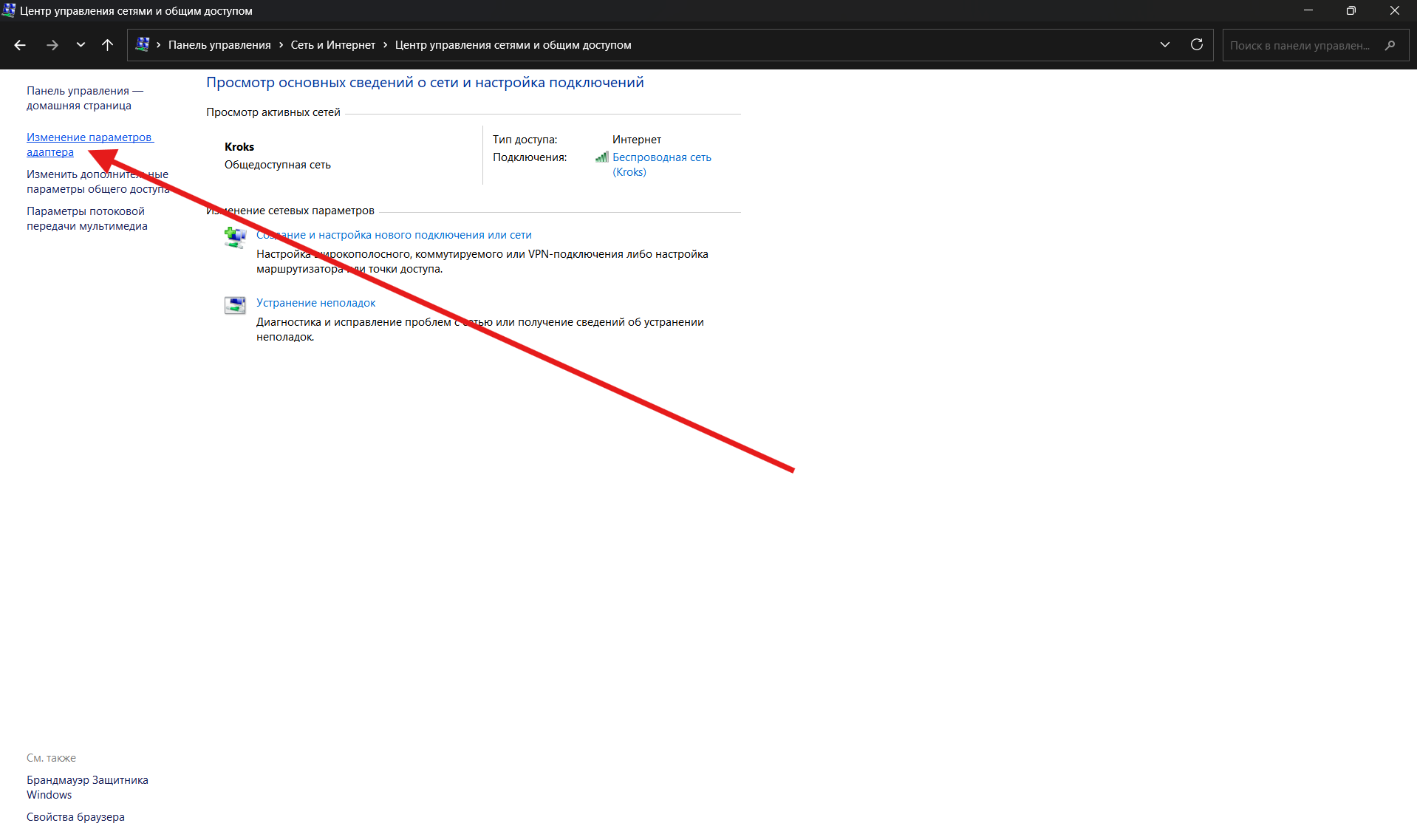

1.2.3 Нажмите на пункт «Изменение параметров адаптера».

1.3 Найдём нужный адаптер подключения

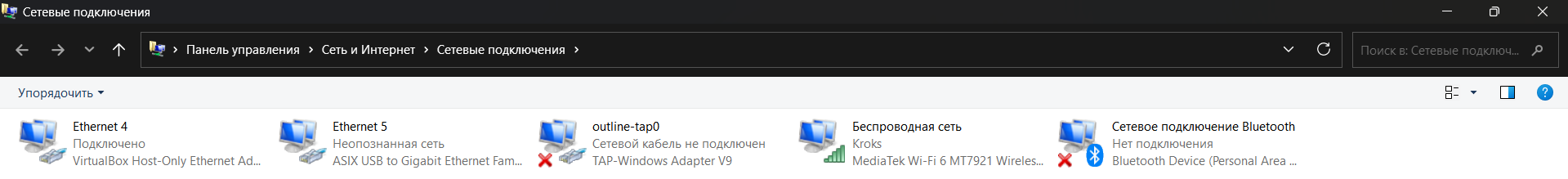

В этом окне вы увидите список подключений. Он будет выглядеть похожим образом

Вам нужно найти тот адаптер, к которому подключено устройство. Это можно сделать следующим образом.

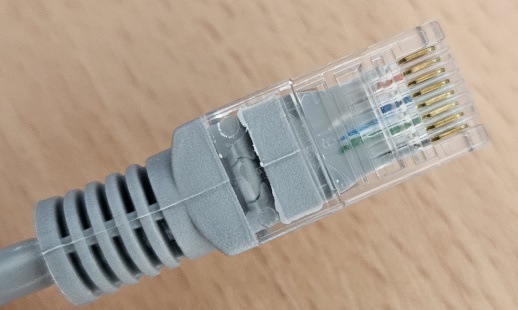

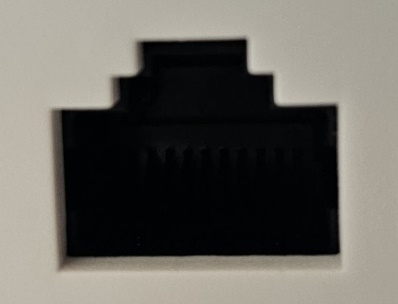

1.3.1 Если вы используете проводное подключение (компьютер подключен к устройству кабелем), найдите значок с надписью «Ethernet…». Если таких адаптеров несколько (как на фотографии выше), то длятого, чтобы найти нужный отключите LAN-кабель от вашего компьютера и посмотрите, где статус подключения изменился на «Сетевой кабель не подключен» и значок должен стать таким:

Запомните его. Теперь подключите кабель обратно и подождите около 30 секунд. Проверьте, чтобы у найденного адаптера статус изменился на «Неопознанная сеть» (или другое имя) и значок изменился (должен пропасть красный крестик):

Это и будет нужный адаптер. После его нахождения перейдите к    пункту 1.3.3.

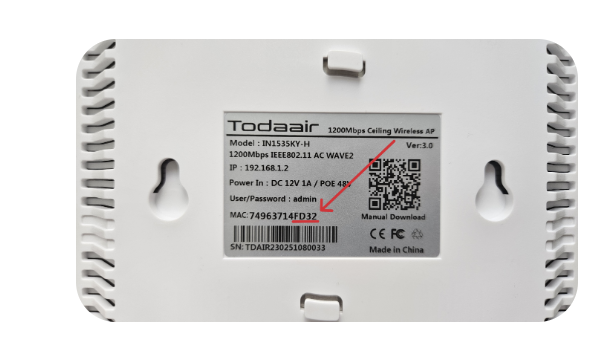

1.3.2 Если вы используете беспроводное подключение (Wi-Fi), найдите значок с надписью «Wi-Fi» (или «Беспроводная сеть»). Нажмите на него два раза левой кнопкой мыши и подключитесь к Wi-Fi сети нужного устройства. В данном случае это TodaAir_XXXX, вместо XXXX будут последние четыре символа мак-адреса. Его можно увидеть на обратной стороне устройства.

 Как только статус подключения изменится на имя нужной сети (TodaAir_XXXX), а значок изменится на подобный

Нужный адаптер найден.

1.3.3 Нажмите правой кнопкой мыши на найденном подключении.

В появившемся списке выберите «Свойства» и нажмите на него.

Если появится окно с вопросом «Разрешить этому приложению вносить изменения на вашем устройстве?», нажмите «Да» или «Продолжить».

1.4 Открытие настроек «Протокола Интернета версии 4»

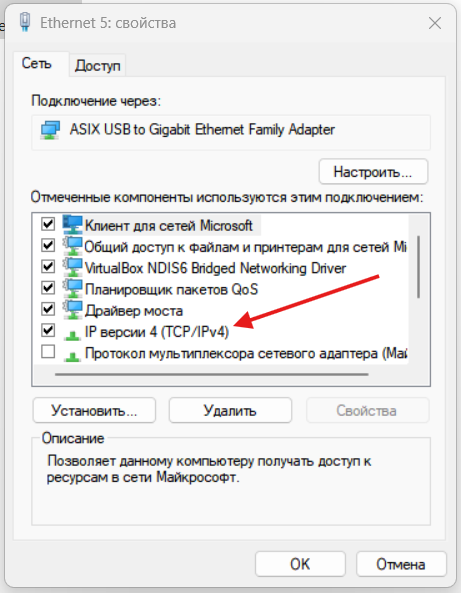

1.4.1 В открывшемся окне вы увидите список компонентов. Прокрутите список вниз, пока не найдете пункт с названием «IP версии 4 (TCP/IPv4)».

1.4.2 Два раза нажмите левой кнопкой мыши на этот пункт, чтобы он открылся. Теперь вы находитесь в окне, где можно изменить настройки IP-адреса.

1.5 Задание новых настроек IP-адреса

Внимание! Пожалуйста, сделайте фотографию или запишите на бумаге то, что вы видите в открывшемся окне перед тем, как что-либо менять. После завершения настроек или если что-то пойдёт не так, эти записи помогут вам вернуть всё обратно, как было.

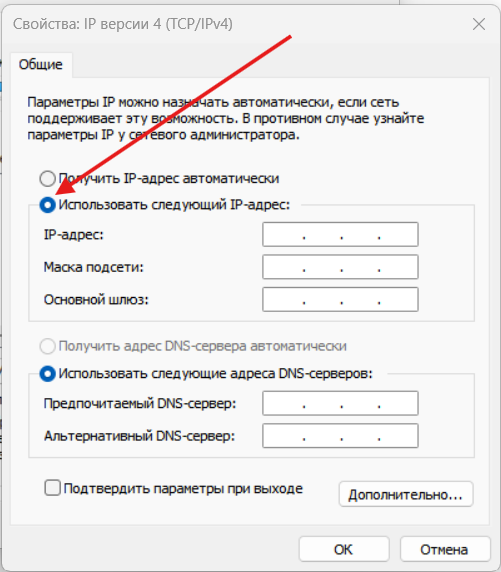

1.5.1 Выберите пункт «Использовать следующий IP-адрес», поставив галочку в кружочке рядом с ним.

1.5.2 Теперь вам нужно ввести числа в следующие поля. Будьте очень внимательны и вводите числа точно так, как указано здесь:

IP-адрес: 192.168.1.10

Маска подсети: 255.255.255.0

1.5.3 После того, как вы ввели все числа, дважды нажмите кнопку «ОК» в этом окне, а затем в предыдущем окне «…: свойства». Закройте все остальные открытые окна (Центр управления сетями, Панель управления и т.д.).

2 Настройка устройства

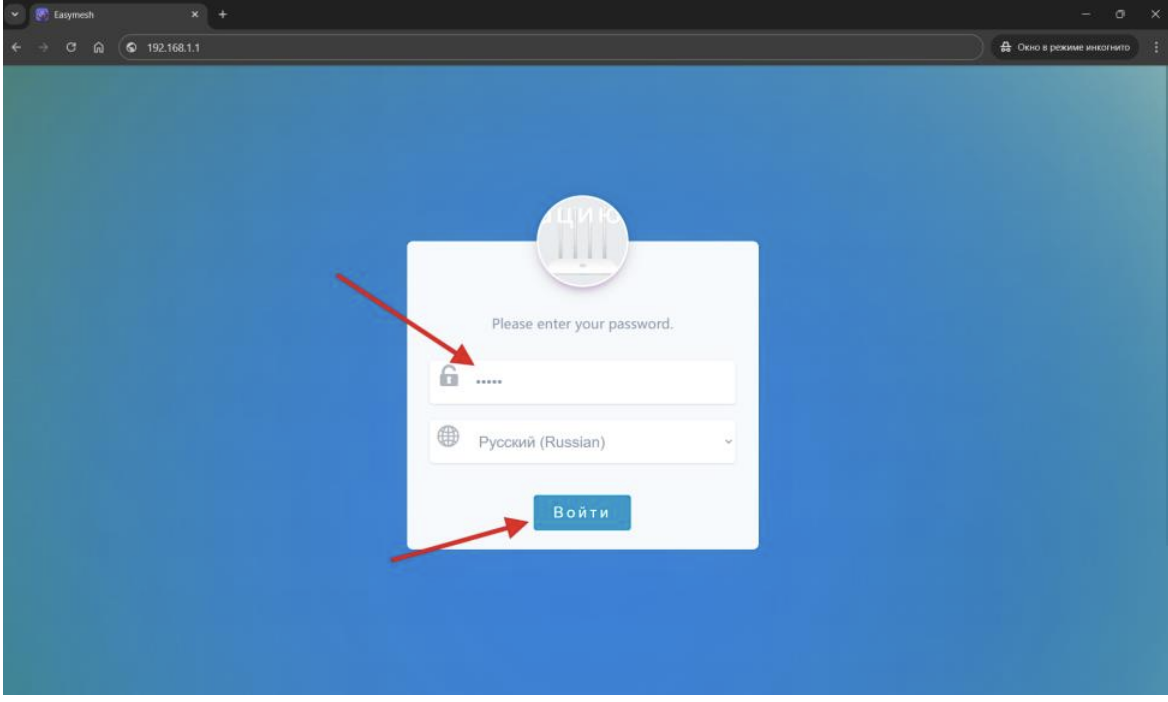

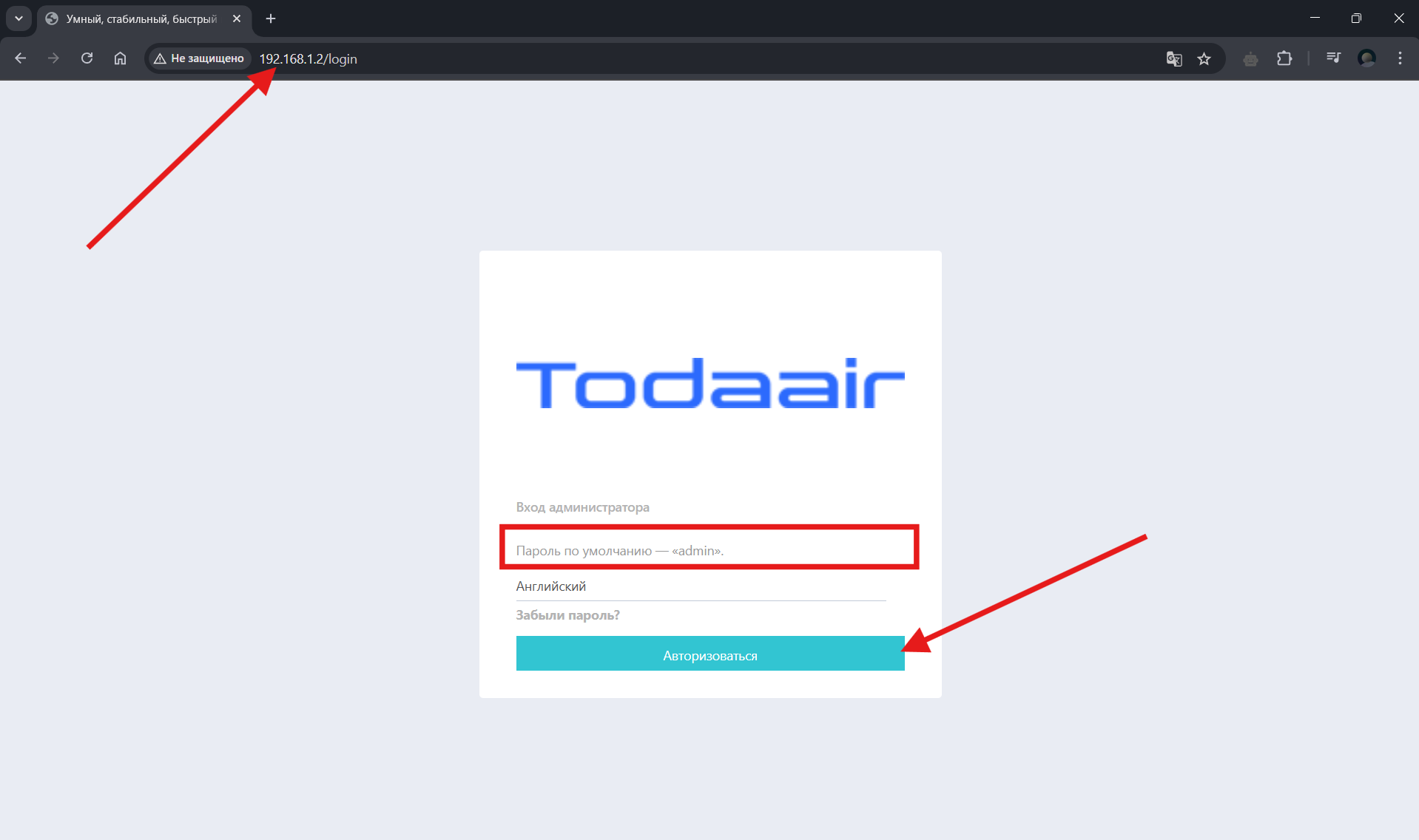

2.1 Далее ведите пароль (по умолчанию это admin). После чего нажмите кнопку Авторизоваться (Login).

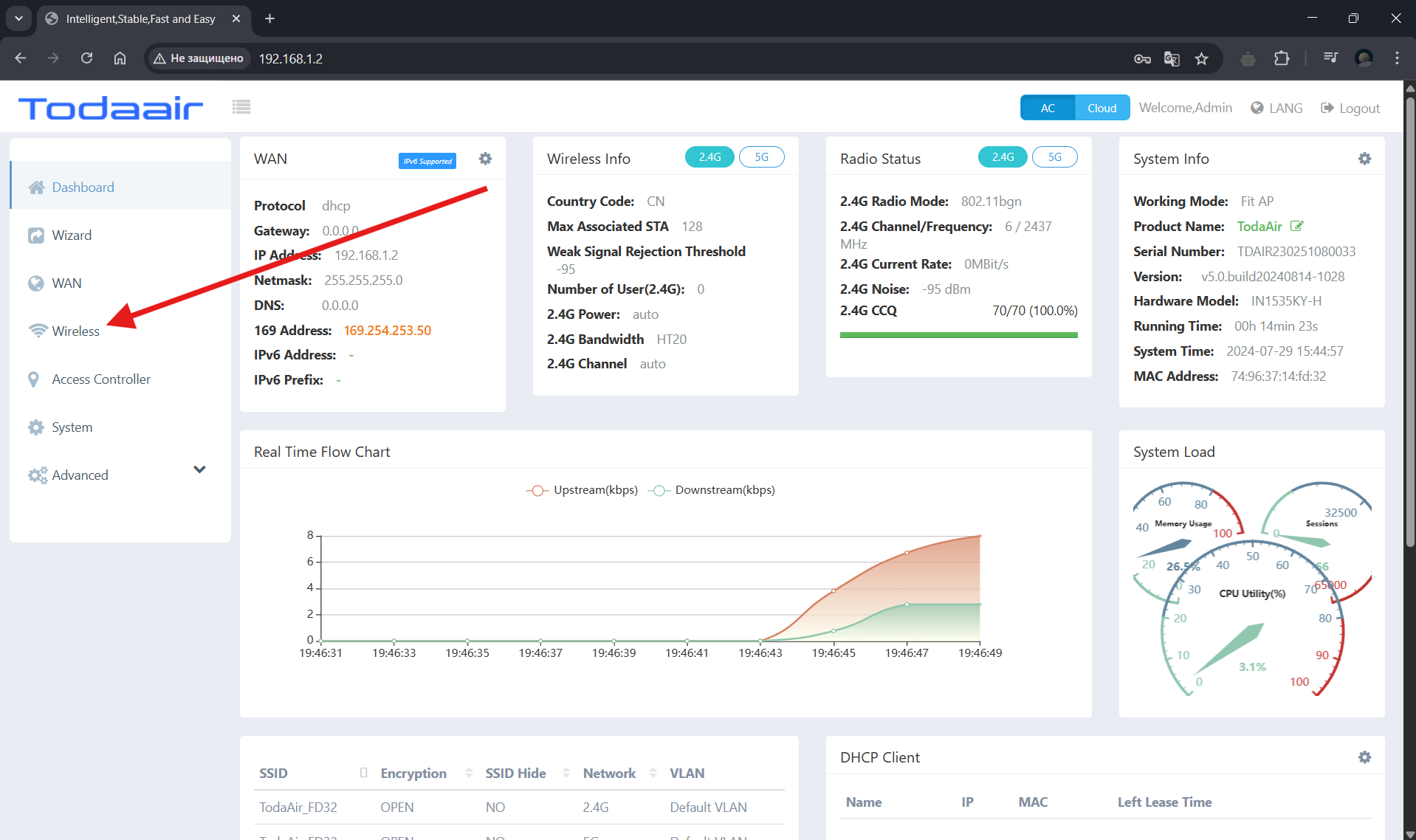

2.2 Вы попадёте в панель управления точкой. В левом меню выберите пункт Wireless.

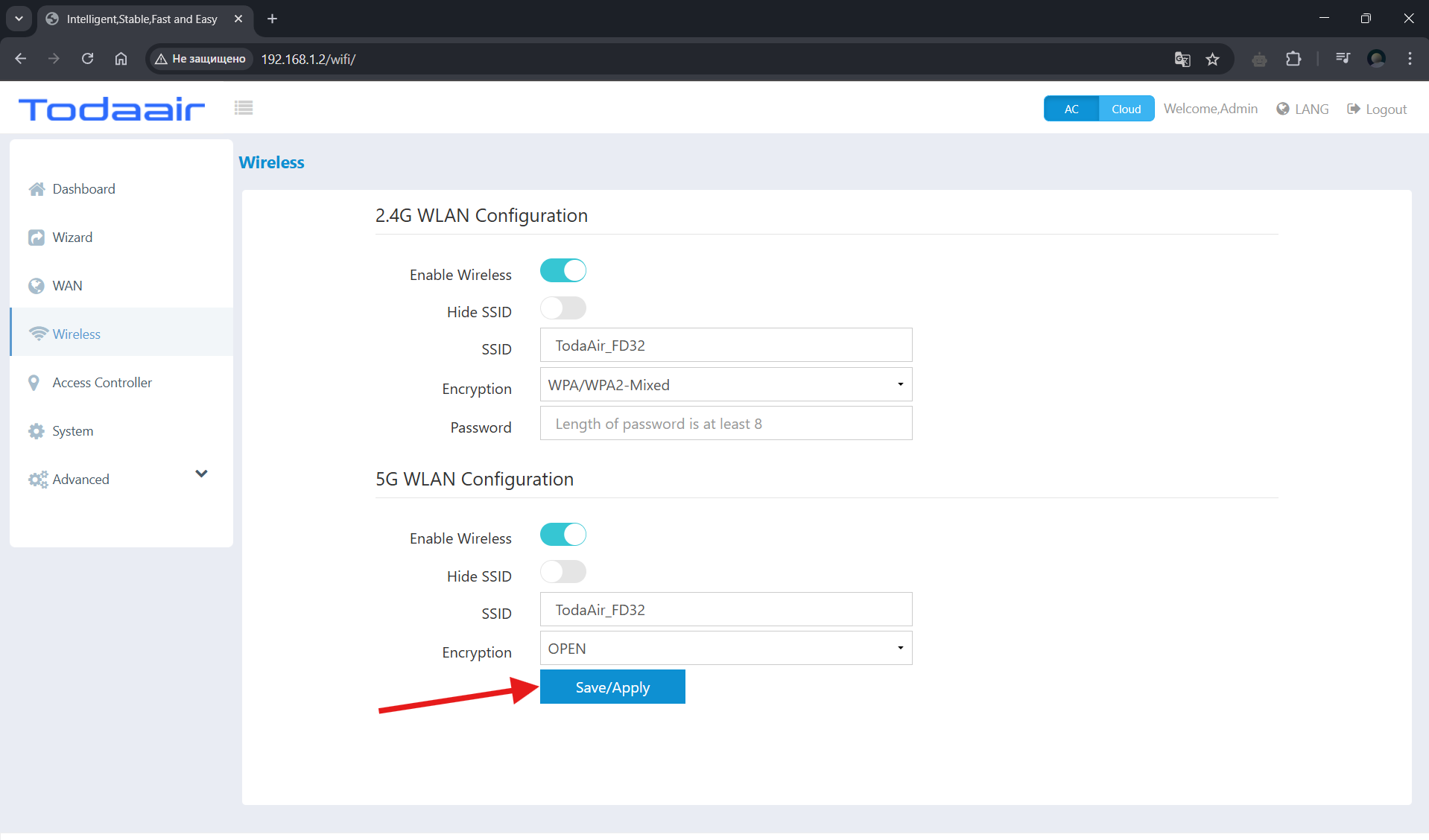

2.3 На появившейся странице вы можете задать как для 2.4G, так и 5G:

– имя сети (SSID);

– способ шифрования (Encryption), если OPEN (значит сеть будет без пароля). Что бы можно было ввести пароль необходимо выбрать способ шифрования, например, WPA/WPA2-Mixed;

– пароль (Password).

2.4 Для сохранения изменений нажмите Save/Apply. Точка перезагрузится и изменения применятся.

Внимание! После завершения настроек, верните сетевые настройки вашего компьютера в прежнее состояние. Для этого выполните пункты 1.1.1 – 1.5.1 и в последнем выставьте записанные ранее параметры.
