Настройка радиомоста с помощью DIP переключателей
Внимание! Убедитесь, что устройство сброшено к заводским настройкам (обычно это делается с удержанием кнопки Reset в течение 10 секунд).
1 Общие сведения

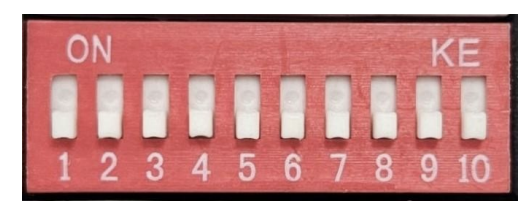

Массив переключателей делится на три группы: режим работы (DIP 1), выбор частоты и подсети (DIP 2 - 8) и многоточечная конфигурация (DIP 9 - 10). Для корректной работы необходимо использовать одинаковые коды (DIP 2 - 8) на передатчике (AP) и приёмнике (CPE) и соблюдать порядок шагов настройки, что гарантирует надёжный радиомост без конфликтов каналов и IP-подсетей.
2 Обозначение DIP‑переключателей
2.1 DIP 1 – выбор режима AP/CPE
Переключатель DIP 1 переводит устройство в режим точки доступа (AC, положение вверх) или приёмника (CPE, положение вниз)

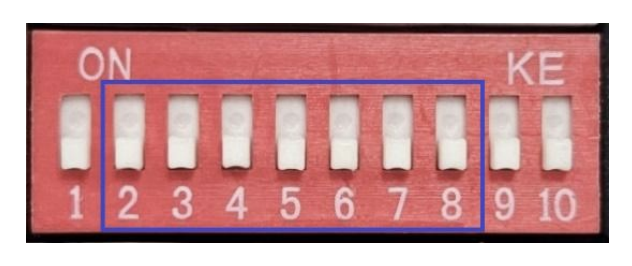

2.2 DIP 2-8 – код частоты и IP‑сегмента сети
Переключатели DIP 2 - 8 задают 7‑битный код, который определяет одновременно канал связи и соответствующий IP‑префикс
Всего доступно до 128 комбинаций для диапазона 2.4 ГГц или 5ГГц, что позволяет распределять каналы и подсети без пересечений. Точное соответствие кода и параметров (частота, IP‑сегмент) приведено в таблице DIP в официальном руководстве(вкладыше).
Этот код должен быть одинаковым как у AP, так и у CPE.
2.3 DIP 9-10 – многоточечная конфигурация
Переключатели DIP 9 и 10 позволяют назначить уникальные коды для нескольких приёмников (до четырёх) в одной сети, обеспечивая простое подключение нескольких CPE к одному AP (точка-многоточка).
3 Настройка радиомоста

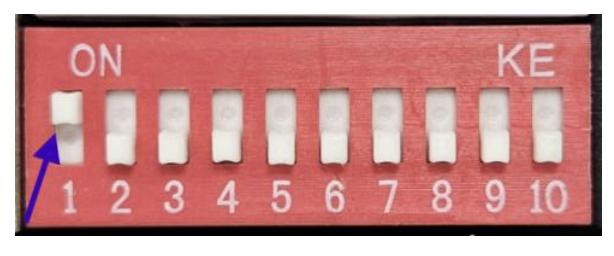

3.1 На первом устройстве (будущем AP) установите DIP 1 в положение «вверх» (режим точки доступа).
3.2 Выберите требуемую комбинацию DIP 2 - 8 для AP, определив канал и подсеть согласно таблице (варианты приведены в руководстве-вкладыше). Например, как на следующем рисунке (2447 Гц, IP 172.17.73.1).
3.3 На ответном устройстве (будущем CPE) переведите DIP 1 в положение «вниз» и установите те же значения DIP 2–8.
3.4 Расположите антенны точек напротив друг друга с прямой видимостью и подключите к ним питание через PoE‑инжектор. На обратной стороне должен загореться светодиод «POWER 26». Загрузка точки происходит в течении 3 минут.

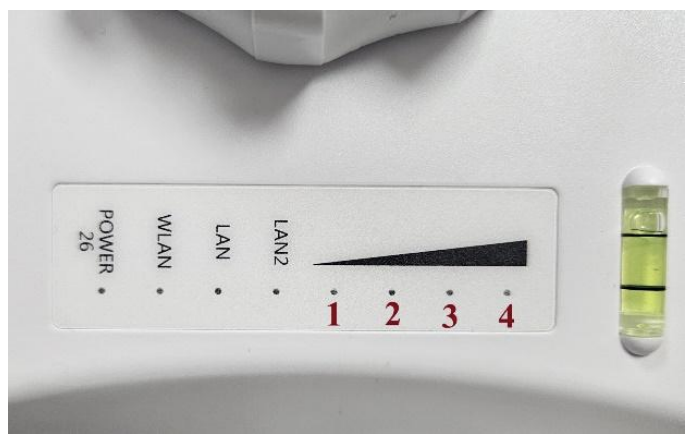

3.5 Проверьте статус индикаторов: при хорошем сигнале на панели должны гореть все четыре ступени приёмного индикатора. Чем меньше горит светодиодов, тем хуже сигнал. Если горит только четвёртый светодиод, это значит, что точки находятся слишком близки, и нужно уменьшить мощность передатчика (это делается через web-интерфейс).
4 Дополнительные рекомендации
Для организации многоточечной сети задайте уникальный код на DIP 9 - 10 каждого CPE, чтобы избежать конфликтов приёма. Всего есть возможность к одной AP подключить до четырёх CPE.
