Как самостоятельно собрать данные для подбора комплекта усиления связи
1. Смартфон на Android с установленным приложением Vegatel
В разных версиях iOS данные отображаются немного по-разному, однако принцип схож. (не все устройства iPhone будут показывать эти данные).

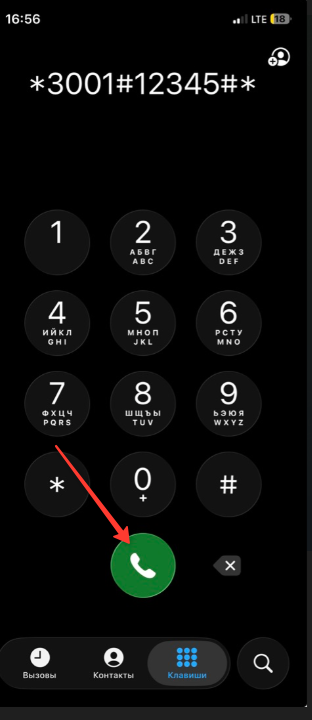

Для начала нужно войти в инженерное меню, для этого нужно в режиме набора номера набрать *3001#12345#* и "вызов".
Мы попадаем в спец меню сигнала

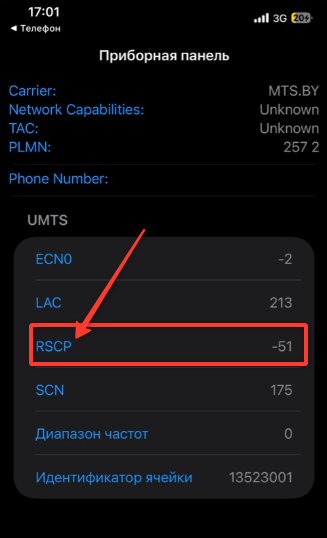

при подключении по 3G

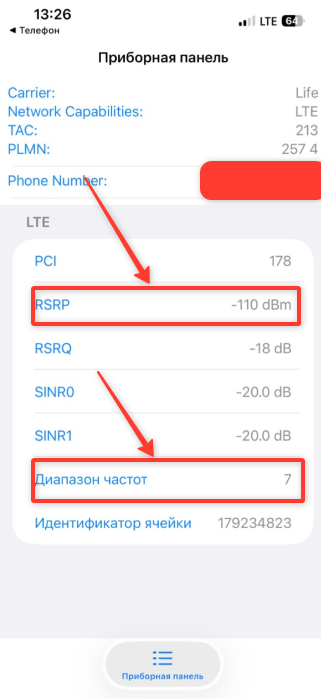

при подключении по 4G
Нас интересуют следующие параметры:
- RSRP (для 4G) или RSCP (для 3G) - это уровень сигнала.
- Диапазон частот (на картинке Band 7) (в 3g на iphone не отображается=0) - это частотный диапазон.

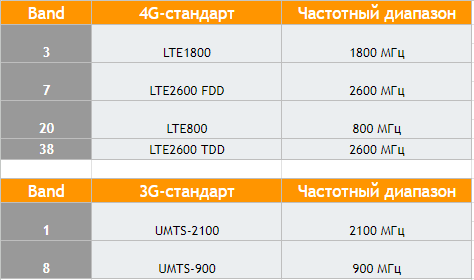

Перевод Band в частоту можно посмотреть в таблице ниже.

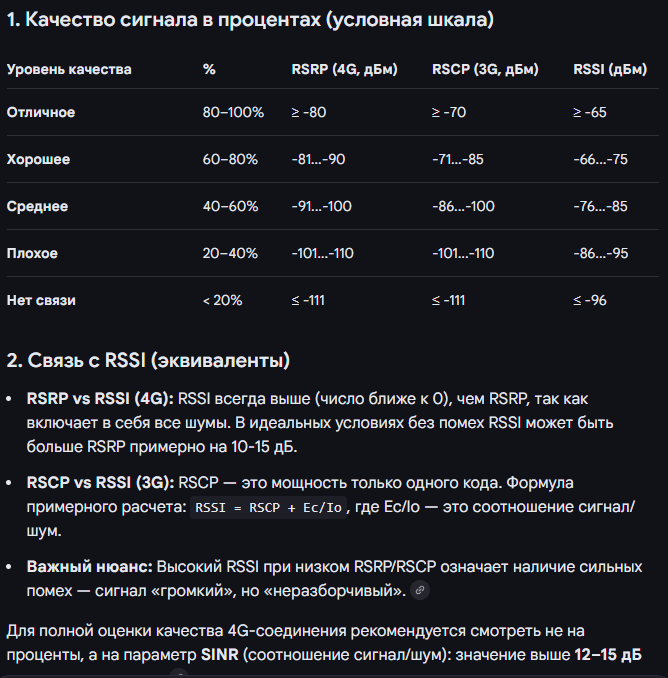

Ниже приведена приблизительная таблица оценки PSRP и RSCP в процентах и значении RSSI:
Замеры на iPhone делаются таким же образом, как и в приложении на Android, согласно инструкции ниже.
Нужен смартфон на Android с установленным приложением Vegatel. Ссылка на установку приложения: https://play.google.com/store/apps/details?id=com.vegatel.app&hl=ru.
Для корректной работы приложения необходимо предоставить права доступа к телефону и местоположению.

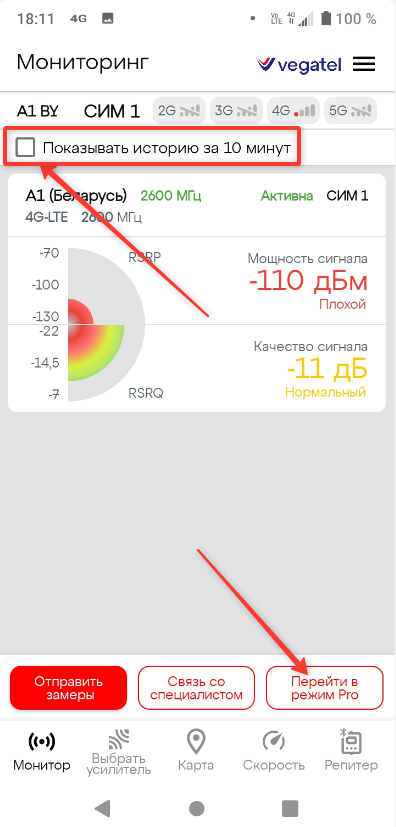

После запуска приложения попадаем на главный экран.
Далее убираем галочку "Показывать историю за 10 минут" и переходим в режим "Pro", чтобы видеть все данные о сигнале.
Предварительная настройка завершена.

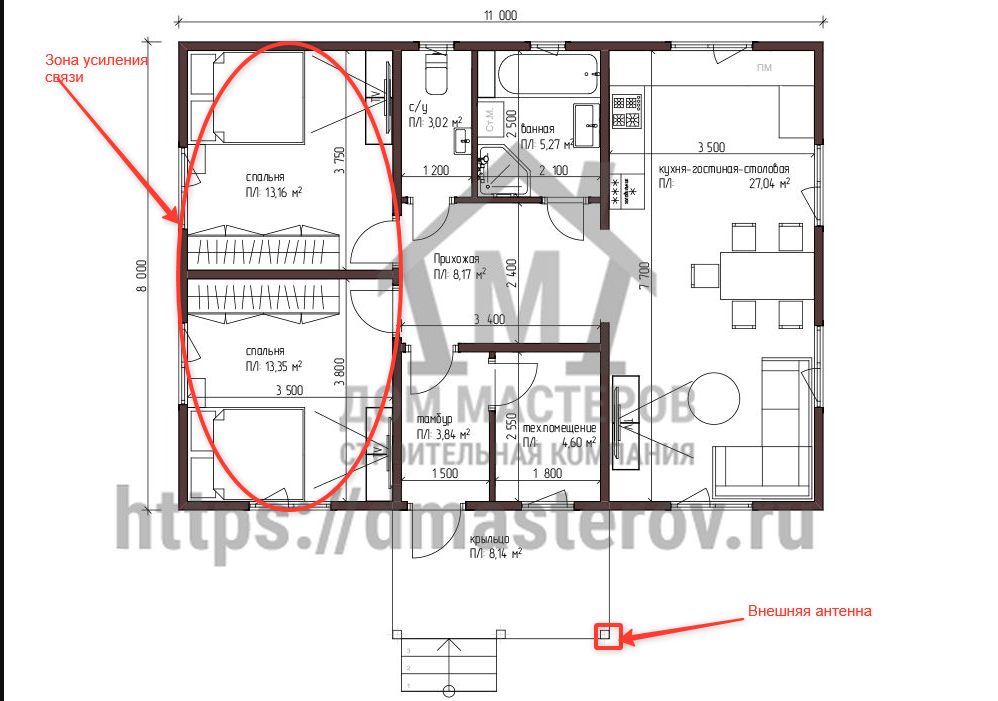

2. План здания.
Необходимо сфотографировать план здания, в котором будет устанавливаться оборудование (план может быть уже готовым чертежом, если такой есть, или нарисован от руки).
В плане должны быть указаны размеры комнат и самого здания (в случае с частным домом, размеры комнат можно указывать приблизительно +/- 0,5м).
Чем точнее план, тем более подходящее оборудование получится подобрать.
На плане необходимо отметить предполагаемое место установки внешней антенны (это место, где телефон при замерах покажет наилучший сигнал) и обвести кругом область где вы хотите усилить сигнал (учтите, уверенная зона приема, на открытом пространстве от стандартного комплекта, это круг диаметром 15 м. Центр круга, по возможности, должен располагаться в самой важной зоне).
При планировании зон учитывайте длину кабеля, входящего в комплект усиления связи (10 м кабеля от уличной антенны + 2 м кабеля от внутренней антенны, блок находящийся между ними должен питаться от сети 220 В).
Пример:
3. Сделать замеры
Необходимо с помощью телефона сделать замеры и передать их специалисту для подбора комплекта.
Для этого:
- Выключаем Wi-Fi на телефоне.
- Запускаем приложение Vegatel.
- Делаем скриншоты экрана телефона (краткая инструкция как делать скриншот).

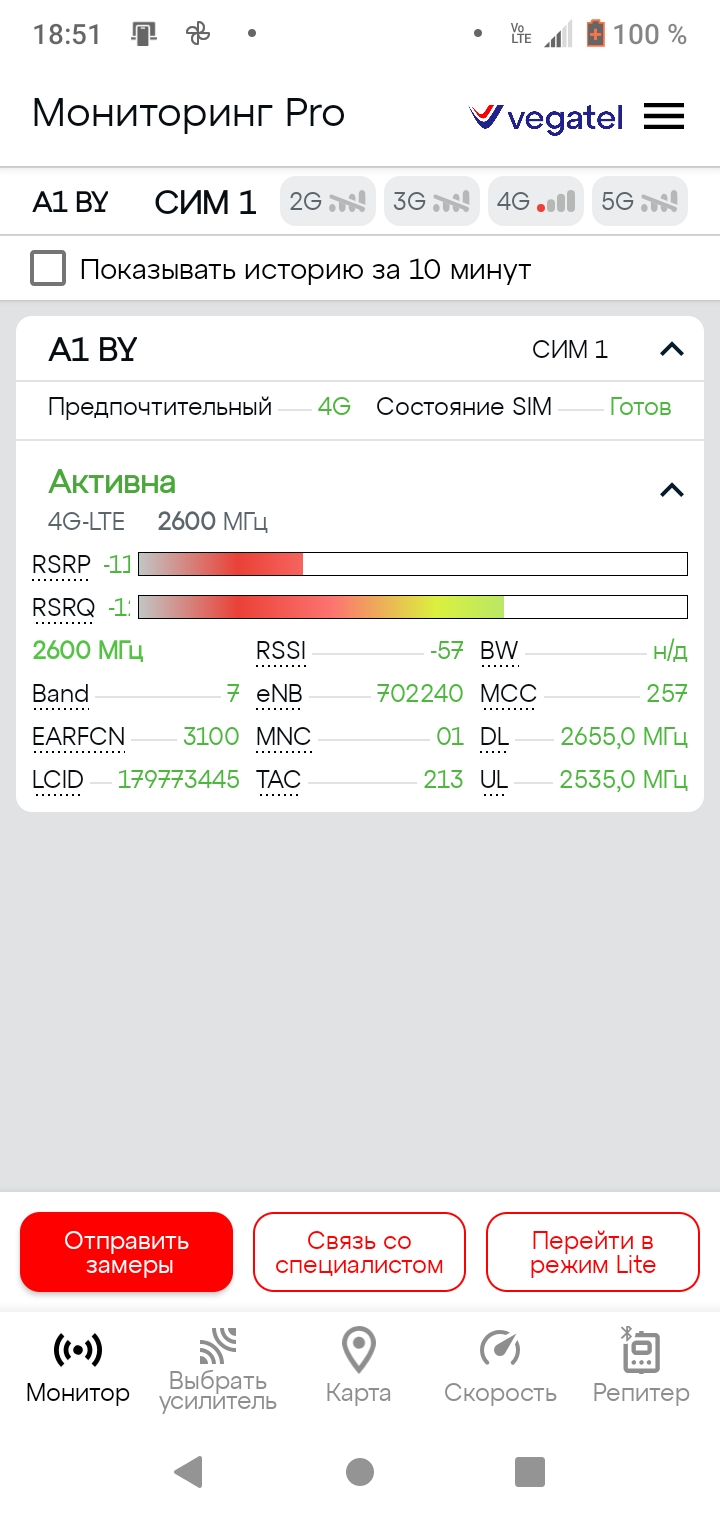

Чтобы выполнить замеры, переходим в режим "Pro" (в пункте 1 написано, как это сделать). Так будет выглядеть экран приложения:
- Измерять сигнал внутри области, где вы хотите усилить сигнал (необходимо измерить сигнал в центре области) - лучше выбрать центр комнаты/дома.
- Во время разговора* измерять сигнал внутри области, где вы хотите усилить сигнал (необходимо измерить сигнал в центре области).
- Измерить сигнал снаружи помещения, где планируется установка внешней антенны (для наилучшего результата, это должна быть точка, в которой сигнал лучше всего) - лучше подняться выше, на 2 этаж или на крышу.
- Во время разговора* измерить сигнал снаружи помещения, где планируется установка внешней антенны.
Во время разговора* - это значит вам нужно набрать кого-то, чтобы вам ответили (не момент вызова) и во время разговора сделать скриншот экрана приложения.
4. Передать скриншоты специалисту.
Передать скриншоты, подписав их номерами списка из пункта 4 инструкции.
Ваше сообщение должно выглядеть следующим образом:
- План дома.
- 4 скриншота с уровнем сигнала.
На данный момент кнопки "Отправить замеры", "Связь со специалистом", "Выбрать усилитель", "Карта" работают только на территории Российской Федерации.
На территории Республики Беларусь функции не запустятся или предоставят некорректные данные.
