Как проверить частоты оператора на смартфоне и выбрать подходящий комплект

Частотные диапазоны в репитерах KROKS

Выбирая усилитель сигнала (репитер), важно понимать, какие частоты работают в вашей местности.
Разные диапазоны имеют разную зону покрытия и способность проникать в помещения. Эта таблица поможет вам разобраться.

• G (GPRS) — низкая скорость интернета (2G).
• E (EDGE) — средняя скорость интернета (2.5G).

Характеристики диапазонов

800 МГц (LTE Band 20)

• Главное: Лучшая проникающая способность и дальность.
• Что передает: Только высокоскоростной 4G интернет. Для голоса требуется переключение на другие сети (3G/2G).
• Где работает: За городом и внутри зданий (подвалы, цеха).

900 МГц (GSM и UMTS)

• Главное: Большая дальность, хорошее проникновение через стены.
• Что передает:
• GSM: Голосовая связь и медленный интернет (G, E).
• UMTS (3G): Голос и скоростной 3G интернет.
• Где работает: За городом, в сельской местности.

1800 МГц (DCS)

• Главное: Самый распространенный и универсальный диапазон.
• Что передает: Голосовая связь и медленный интернет (G, E).
• Где работает: Повсеместно, в городе и за его пределами.

2100 МГц (UMTS 3G)

• Главное: Высокая скорость передачи данных, но меньшая дальность.
• Что передает: Голос и скоростной 3G интернет.
• Где работает: В основном в городах.

2600 МГц (LTE)

• Главное: Высокая скорость 4G интернета, но самая низкая проникающая способность.
• Что передает: Только высокоскоростной 4G интернет. Для голоса требуется переключение на другие сети (3G/2G).
• Где работает: Только в городах, в местах с высокой плотностью пользователей.

Из этой информации можно сделать следующий вывод:

Для городского использования (квартира, офис):

• Стоит выбирать комплект с несколькими диапазонами. Если ограничиваться одним диапазоном, то рекомендуется выбрать репитеры с рабочим диапазоном 1800 МГц, в ином случае рекомендуем 1800-2100 и более диапазонов.

Для загородного использования (дача, коттедж):

• Стоит выбирать диапазон 900 МГц в случае покупки одно диапазонного репитера, или 900-2100 МГц и более диапазонов в иных случаях.

Как определить какой диапазон использует ваш смартфон в предполагаемом месте установки системы усиления

Наиболее простым способом является установка дополнительного программного обеспечения из магазина приложений на вашем устройстве.
Вот несколько подходящих приложений, которыми вы можете воспользоваться:

• Vegatel
• OpenSignal
• Network Cell Info
• Сотовые вышки. Локатор
• Cellmapper

В качестве примера воспользуемся приложением Vegatel

В месте предполагаемой установки внешней антенны (на уровне крыши или выше) открываем приложение.

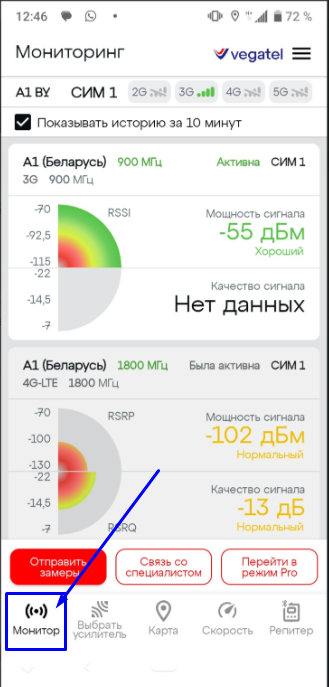

Далее делаем скриншоты из приложения во вкладке МОНИТОР
Необходимо сделать 4 скриншота

1. Измерять сигнал внутри помещения в месте самого низкого сигнала.
2. Измерить сигнал внутри помещения в месте самого лучшего приема.
3. Измерить сигнал снаружи помещения или на крыше где планируется установка внешней антенны.
4. Измерять сигнал снаружи во время проведения разговора по телефону.

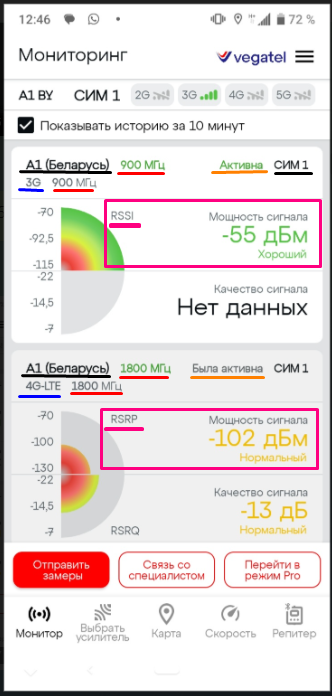

Нас интересуют такие показатели как:

• Статус подчеркнут оранжевым (должен быть "Активна" означает что сейчас измеряется этот сигнал)
• Оператор подчеркнут черным (при наличии с телефоне двух сим будет показывать сигнал для каждого оператора)
• Тип сети - в примерах это LTE и 3G, подчеркнуты синим цветом;
• Band - диапазон рабочих частот, подчеркнуты красным цветом;
• RSRP и RSSI - показатели уровня сигнала, выделены розовым цветом. Чем их значение ближе к 0, тем лучше, также эти показатели имеют цветовую индикацию (зеленый шрифт - хороший уровень, желтый - средний уровень, красный - плохой уровень принимаемого сигнала).

Усиление репитера

Репитеры KROKS кроме рабочих диапазонов также отличаются и коэффициентом усиления. Для того чтобы определиться с выбором подходящего коэффициента усиления нам также понадобятся показатели определенные выше.
Если уровень сигнала (значения RSRP и RSSI) находятся в красно-желтом диапазоне, то в таком случае рекомендуем выбрать модель с большим коэффициентом усиления 60-70 дБ. При хорошем уровне сигнала (зеленый диапазон) вам подойдет репитер с усилением 50-55 дБ.

Усиление Репитера расчёт.

Расчет сигнала Downlink

Проведём расчёт сигнала Downlink для каждой точки возможной установки внешних и внутренних антенн. Для этого необходимо сложить:

• уровень сигнала в точке установки внешней антенны;
• усиление внешней антенны;
• потери в разъёмах и кабеле;
• усиление репитера;
• потери в разъёмах и кабеле;
• потери в разветвителях сигналов (при их наличии);
• усиление внутренней антенны;
• затухание сигнала внутри помещения.

Необходимо сделать так, чтобы в том помещении, где мы хотим усилить сотовую связь, уровень сигнала Downlink не был ниже -80 … -75 дБм.

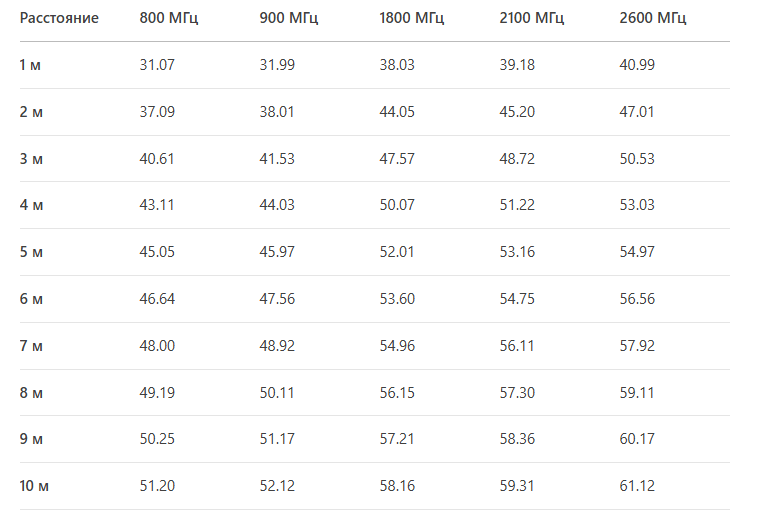

В таблице ниже приведено затухание сигнала в свободном пространстве в зависимости от расстояния до антенны. С использованием этой таблицы необходимо внести поправку на затухание внутри помещения (берётся максимальное расстояние от внутренней антенны до дальнего угла помещения).

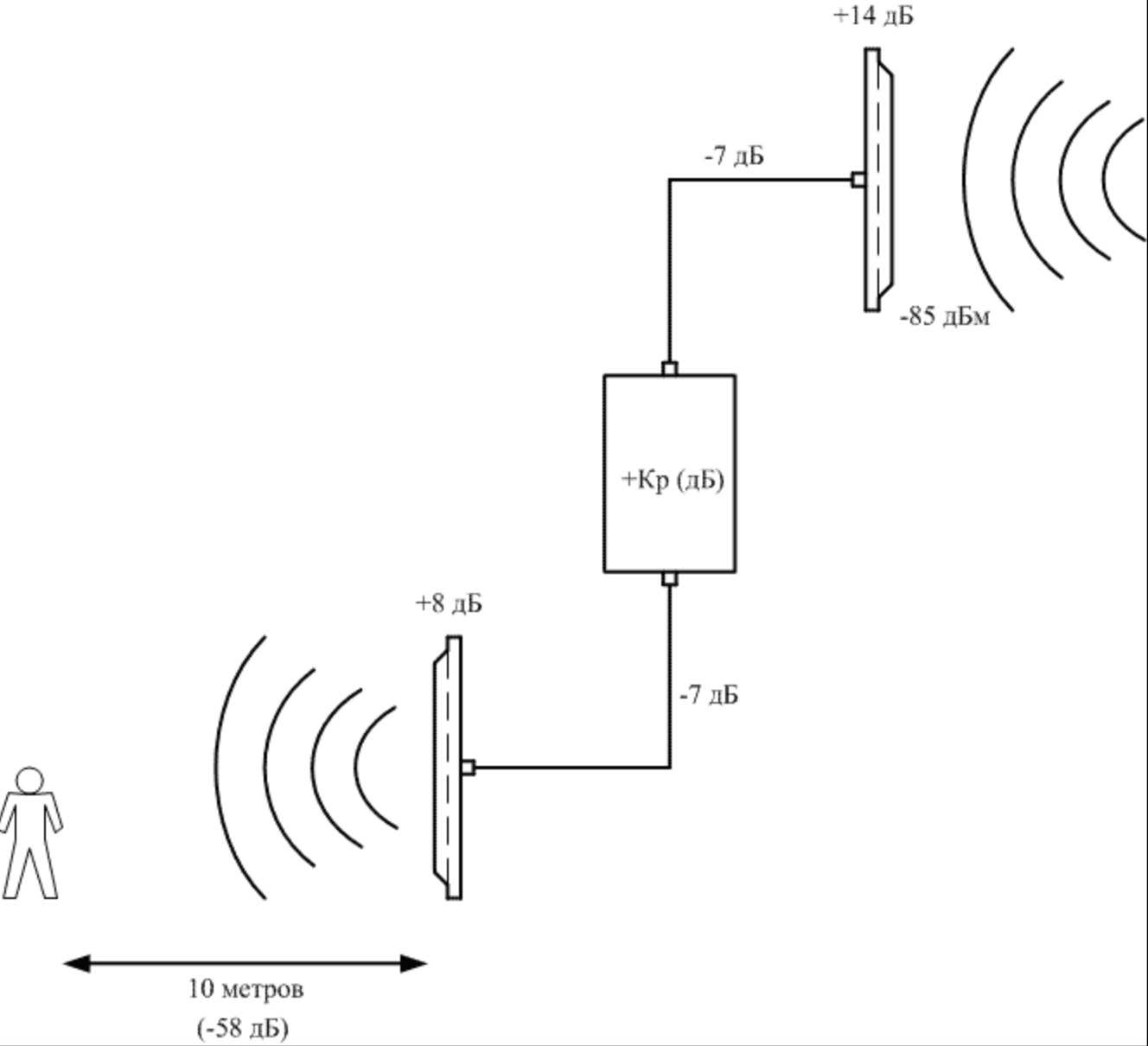

Пример расчёта сигнала Downlink с БС A1 в диапазоне 1800 МГц с установкой антенны в точке Измерения сигнала снаружи помещения или на крыше где планируется установка внешней антенны:

-81 дБм (сигнал Downlink с БС А1 в точке в диапазоне 1800 МГц)
+14 дБ (усиление внешней антенны) (у каждой антенны представленной на сайте прописан коэффициент усиления)
-4 дБ (внешняя антенна в точке, возможно, будет направлена между базовыми станциями А1 и МТСа, поэтому усиление антенны будет несколько меньше номинального)
-7 дБ (примерные потери в разъёмах и кабеле длиной 10 м между внешней антенной и репитером)
+Кр (коэффициент усиления репитера, мы его как раз и должны найти)
-7 дБ (примерные потери в разъёмах и кабеле длиной 10 м между репитером и внутренней антенной)
+8 дБ (усиление внутренней антенны)
-58 дБ (примерное затухание сигнала в комнате на расстоянии 10 метров от антенны до дальнего угла комнаты)

Расчитаем: -81+14-4-7+Кр-7+8-58

Получилось (Кр-135) дБ.

Как уже говорилось, уровень сигнала Downlink должен быть не ниже -80 … -75 дБм. Поэтому Кр=135-75=60 дБ. Таким образом, минимальное усиление репитера должно быть не менее 60 дБ. Так как у каждого репитера есть погрешность в указании коэффициента усиления (примерно 3 дБ), неравномерность АЧХ (примерно 3 дБ) и коэффициент шума (примерно 6 дБ), то в итоге необходимо выбрать репитер с услением примерно 70 дБ. Конкретные характеристики каждого репитера необходимо смотреть в его паспорте, но не стоит забывать, что репитеры от незнакомых или ненадёжных производителей могут иметь весьма завышенный коэффициент усиления по паспорту, неравномерную АЧХ и коэффициент шума.

Таким образом, при установке репитера с усилением 70 дБ внутри помещения в дальнем его углу сигнал Downlink от А1 будет равен -65 дБм.

Аналогичным образом необходимо рассчитать уровень сигнала Downlink от БС МТСа для той же конфигурации системы: та же внешняя антенна в точке, тот же усилитель, та же внутренняя антенна:

• уровень сигнала от БС МТСа = -55 дБм

Теперь у вас имеется вся необходимая информация для того чтобы вы смогли определиться с выбором репитера под ваши цели и задачи.
