Комплект VEGATEL TN-5B
Распечатать
Усиление 2G, 3G и 4G всех сотовых операторов на частотах 800, 900, 1800, 2100 и 2600 МГц
Площадь покрытия до 350 кв. м.
Идеально для использования в квартирах, домах и коммерческих зданиях
Комплект VEGATEL TN-5B предназначен для усиления сигналов 2G, 3G и 4G всех сотовых операторов на частотах 800, 900, 1800, 2100 и 2600 МГц. Он эффективно решает проблемы нестабильного мобильного интернета и связи на площадях до 350 кв. м, включая квартиры, дома и коммерческие объекты.
В набор входят все необходимые компоненты: репитер, блок питания, уличная и комнатная антенны, кронштейн для мачты, крепеж и инструкция на русском языке. Комплект разработан для самостоятельной установки, и монтаж займет не более часа без использования специализированных инструментов.
Репитер VEGATEL TN-5B изготовлен из высококачественных радиокомпонентов.
Особенности комплекта
- Комплект включает все необходимое для быстрой самостоятельной установки: уличную и комнатную антенны, репитер, кронштейн для мачты и крепеж;
- Наличие автоматической регулировки усиления (SMART-режим) позволяет репитеру самостоятельно адаптироваться под текущий уровень сигнала и обеспечивает высокую энергоэффективность;
- Благодаря bluetooth-модулю настраивать систему усиления и следить за ее работой можно через мобильное приложение;
- Репитер усиливает стандарты связи LTE-800 (4G), EGSM-900 (2G), UMTS-2100 (3G), LTE-900 (4G), GSM-1800 (2G), UMTS-2100 (3G), LTE-2100 (4G), LTE-1800 (4G) и LTE-2600 (4G);
- Неограниченное количество одновременно разговаривающих абонентов;
- Индикатор "Экранировка" предупредит о слишком близком расположении внешней и комнатной антенн.

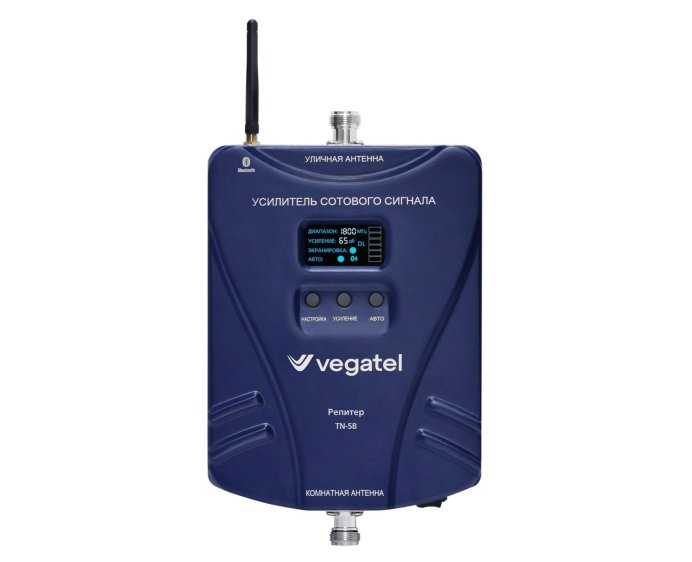

Характеристики репитера VEGATEL TN-5B
| Характеристики |
Станция – Телефон (DL) | Телефон – Станция (UL) | |
| Полоса рабочих частот | LTE-800 (4G) | 791 ~ 821 МГц | 832 ~ 862 МГц |
|
EGSM/GSM-900 (2G) LTE-900 (4G) |
925 ~ 960 МГц | 880 ~ 915 МГц | |
|
GSM-1800 (2G) |
1805 ~ 1880 МГц | 1710 ~ 1785 МГц | |
|
UMTS-2100 (3G) LTE-2100 (4G) |
2110 ~ 2170 МГц | 1920 ~ 1980 МГц | |
|
LTE-2600 (4G) |
2620 ~ 2690 МГц | 2500 ~ 2570 МГц | |
| Максимальное усиление комплекта | 89 дБ | ||
| Максимальное усиление репитера | 65 дБ | 60 дБ | |
| Максимальная выходная мощность | ≤20 дБм (100 мВт) | <20 дБм | |
| Автоматическая регулировка усиления | 20 дБ | ||
| Ручная регулировка усиления | 15 дБ | ||
| Автоматический режим работы (SMART-режим) | Есть | ||
| Защита от перегрузки | Есть | ||
| Защита от режима самовозбуждения | Есть | ||
| Bluetooth-управление через приложение | Есть | ||
| КСВн входов | ≤2,5 | ||
| Групповая задержка | ≤1 мкс | ||
| Стабильность частоты | ≤0,01 частей на миллион | ||
| Импеданс | 50 Ом | ||
| Габариты корпуса с разъёмами | 200 х 130 х 30 мм | ||
| Габариты коробки | 270 х 260 х 80 мм | ||
| Вес нетто | 0,80 кг | ||
| Вес брутто | 1,50 кг | ||
| Потребляемая мощность | 9 Вт | ||
| Защита от внешних факторов | IP 40 | ||
| Охлаждение | Естественное охлаждение | ||
| Температура эксплуатации | от -30°C до +55°C | ||
| Температура хранения | от -40°C до +80°C | ||
| Влажность | от 5% до 85% | ||
| Атмосферное давление | от 86 кПа до 106 кПа | ||
Характеристики комнатной антенны ANT-700/2700-PI (MultiSet)
| Параметр | Значение |
| Стандарт связи | 2G (GSM-900/1800), 3G (UMTS900/2100), 4G (LTE800/1800/2600), Wi-Fi 2.4 |
| Диапазон рабочих частот | 700~960/1700~2200/2400~2700 МГц |
| Усиление | 7 / 8 / 9 дБ |
| Условия эксплуатации | комнатная |
| Тип | панельная |
| Сектор излучения в горизонтальной плоскости | 95° / 65° / 40° |
| Сектор излучения в вертикальной плоскости | 80° / 55° / 50° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная подводимая мощность | 100 Вт |
| Разъем | N-male |
| Встроенная кабельная сборка RG-58 | 2 м |
| Габариты | 175 х 190 х 50 мм |
| Вес | 0,37 кг |
Характеристики всепогодной антенны ANT-700/2700-PO-15 (MultiSet)
| Параметр | Значение |
| Стандарт связи | 2G (GSM-900/1800), 3G (UMTS900/2100), 4G (LTE800/1800/2600), Wi-Fi 2.4 |
| Диапазон рабочих частот | 700~960/1700~2200/2400~2700 МГц |
| Усиление | до 15 дБ |
| Условия эксплуатации | уличная |
| Тип | волновой канал |
| Поляризация | вертикальная |
| Сектор излучения | 30° - 60° |
| КСВН | ≤1,8 |
| Разъем | SMA-male |
| Встроенная кабельная сборка LMR-240 | 10 м |
| Габариты | 260 х 240 х 65 мм |
| Вес | 1,3 кг |
Репитеры- характеристики:
|
Коэффициент шума
|
≤6 дБ
|
|
Питание
|
Вход ≈100-240В/0,5А, Выход = 9В/3А (блок питания)
|
|
Потребляемая мощность
|
9 Вт
|
|
Тип разъема
|
N-Female
|
|
Стандарт связи
|
800,900,1800,2100,2600
|
|
Производитель
|
Vegatel
|
|
Площадь покрытия
|
350 кв.м.
|

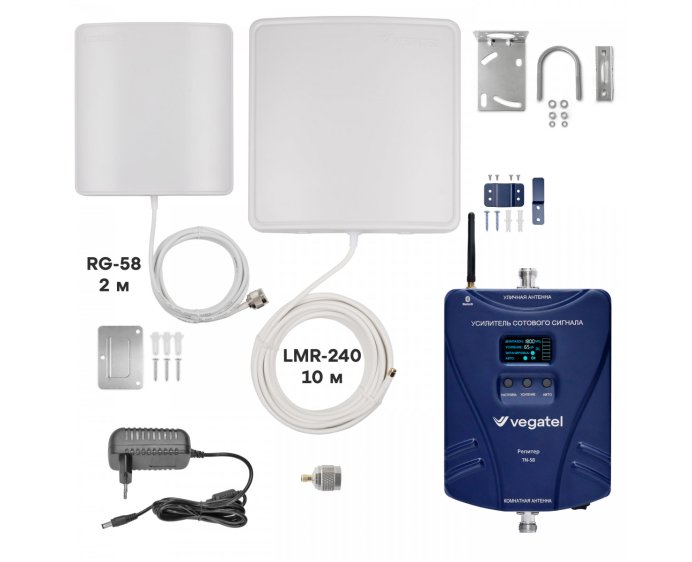

Комплектация:
|
Репитер VEGATEL TN-5B
|
|

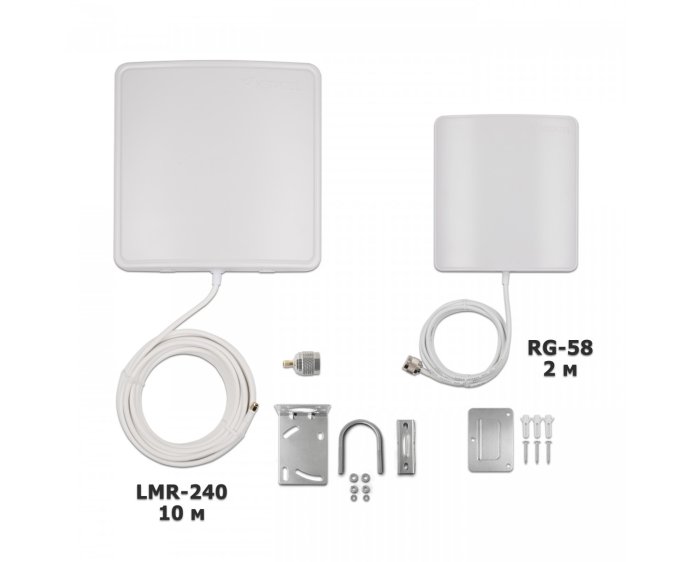

Антенна комнатная ANT-700/2700-PI (MultiSet)
|
|
Встроенная кабельная сборка RG-58 (N-male) - 2 м
|
|
Антенна всепогодная ANT-700/2700-PO-15 (MultiSet)
|
|
Встроенная кабельная сборка LMR-240 (SMA-male) - 10 м
|
|
Переходник SMA (female) - N (male)
|
|
Крепеж
|
|
Блок питания
|
|
Гарантийный талон и инструкция по эксплуатации
|
