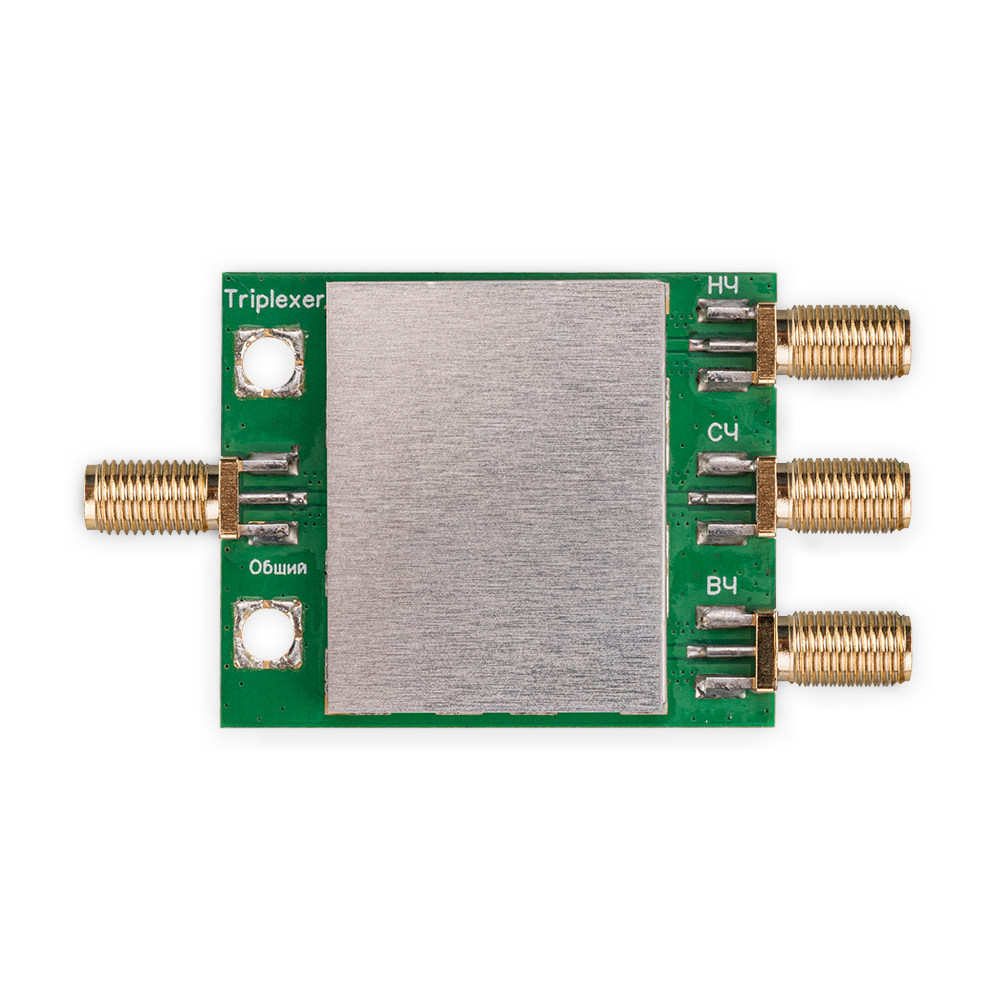

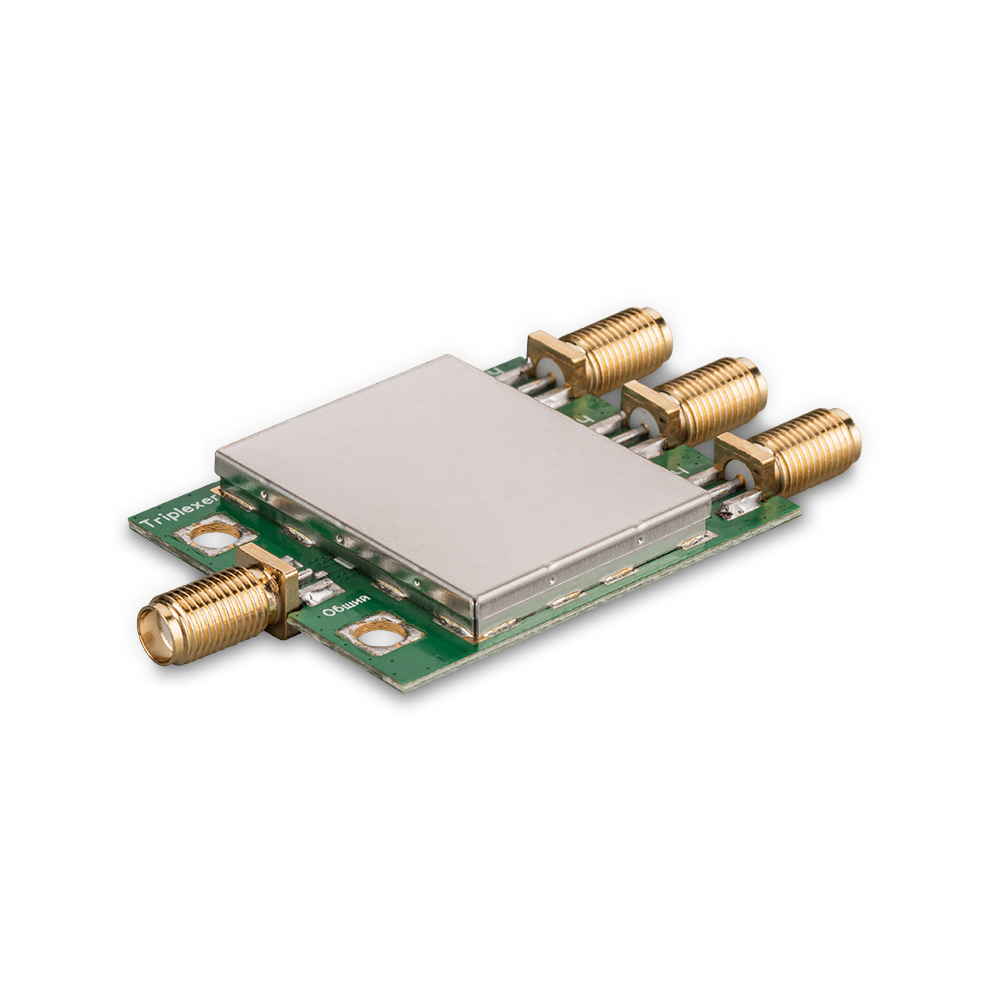

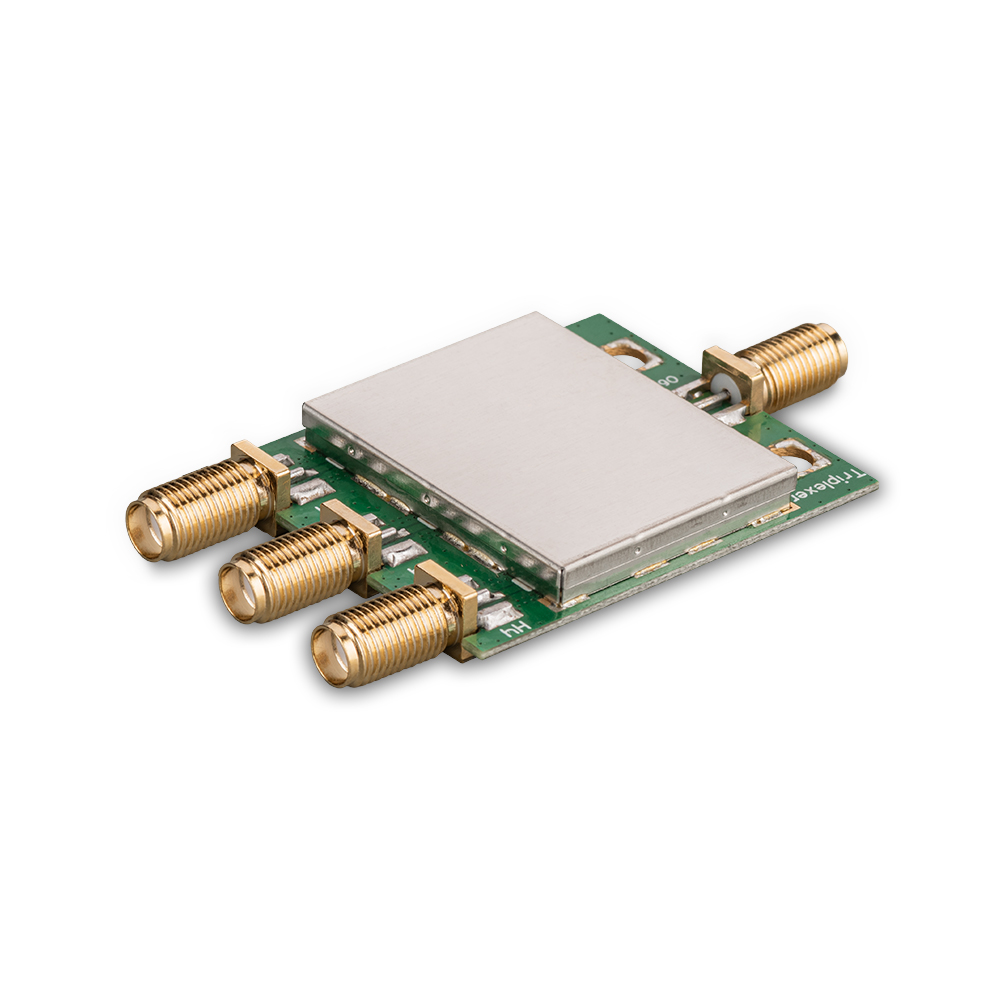

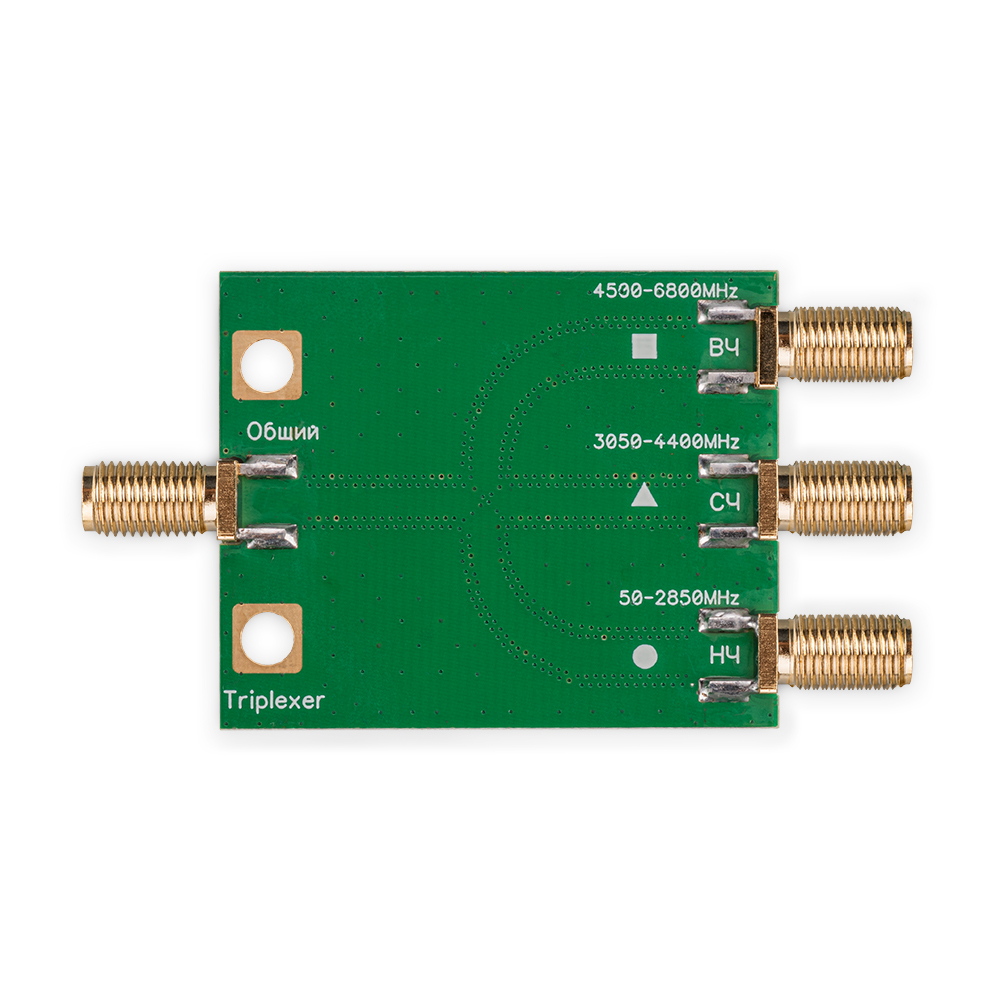

Комбайнер (триплексер) 0-2850, 3050-4400,4500-6800 МГц PD-0/28-30/44-45/68
Распечатать
Диапазоны частот 0-2850 МГц, 3050-4400 МГц и 4500-6800 МГц
Межканальная развязка 20-45 дБ
Подводимая мощность не более 1Вт
Триплексер PD-0/28-30/44-45/68 предназначен для частотного суммирования или разделения сигнала в диапазонах 0-2850 МГц, 3050-4400 и 4500-6800 МГц.
Триплексер используется для работы с роутерами со встроенным 3G/4G модемом и многодиапазонными 3G, LTE репитерами, работающими на частотах 900, 1800, 2100, 2600 МГц, для объединения или разделения сигналов разных частотных диапазонов.
Максимальная подводимая мощность до 1 Вт.
КСВ в рабочем диапазоне частот:
- 1,2-1,9 в диапазоне 0-2850 МГц
- 1,4-1,9 в диапазоне 3050-4400 МГц
- 1,3-1,7 в диапазоне 4500-6800 МГц

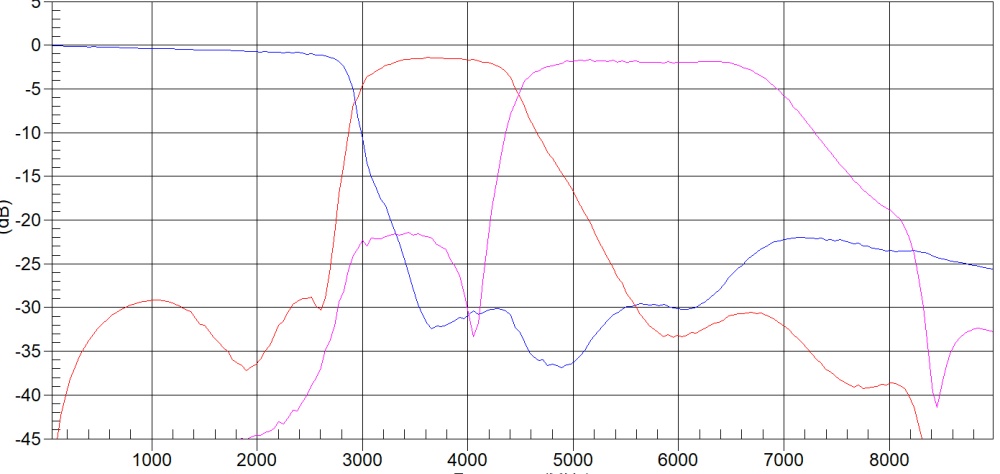

Межканальная развязка:
- 17-35 дБ в диапазоне 0-2850 МГц
- 20-35 в диапазоне 3050-4400 МГц к 0-2850 МГц
- 20-45 в диапазоне 3050-4400 МГц к 4500-6800 МГц
- 20-45 в диапазоне 4500-6800 МГц
Характеристики
|
Габариты (длина , ширина , высота ), мм
|
67 x 37 x 7 |
| Размеры индивидуальной упаковки (длина , ширина , высота ), мм |
67 x 37 x 7
|
| Масса в индивидуальной упаковке, г | 18 |
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
0-2850
|
|
3050-4400
|
||
|
4500-6800
|
||
|
КСВ в рабочем диапазоне частот, не более
|
1.9
|
|
Максимальная подводимая мощность, Вт
|
1
|
|
Разъём
|
SMA-female
|
|
Диапазон рабочих температур, оС
|
-50 … +90
|
|
Максимально допустимая влажность воздуха, %
|
80
|
Делители, ответвители, комбайнеры- характеристики:
|
Ослабление мощности на отводах, дБ
|
0,25-1,75 в полосе 0-2850 МГц
|
|
1,50-3 в полосе 3050-4400 МГц
|
||
|
1,75-4 в полосе 4500-6800 МГц
|
||
|
22-33 дБ межканальная развязка
|
||
Комплектация:
|
Триплексер KROKS PD-0/28-30/44-45/68
|
|
Упаковка
|
