Arinst SSA R3Е сетевой анализатор спектра 24МГц - 12ГГц
Распечатать
Диапазон частот 24 МГц - 12 ГГц
Динамический диапазон 80 дБ
LAN порт 100Мбит, passive-PoE 24V
Скорость сканирования до 20 ГГц/с
Разрешение по частоте 2,5 кГц

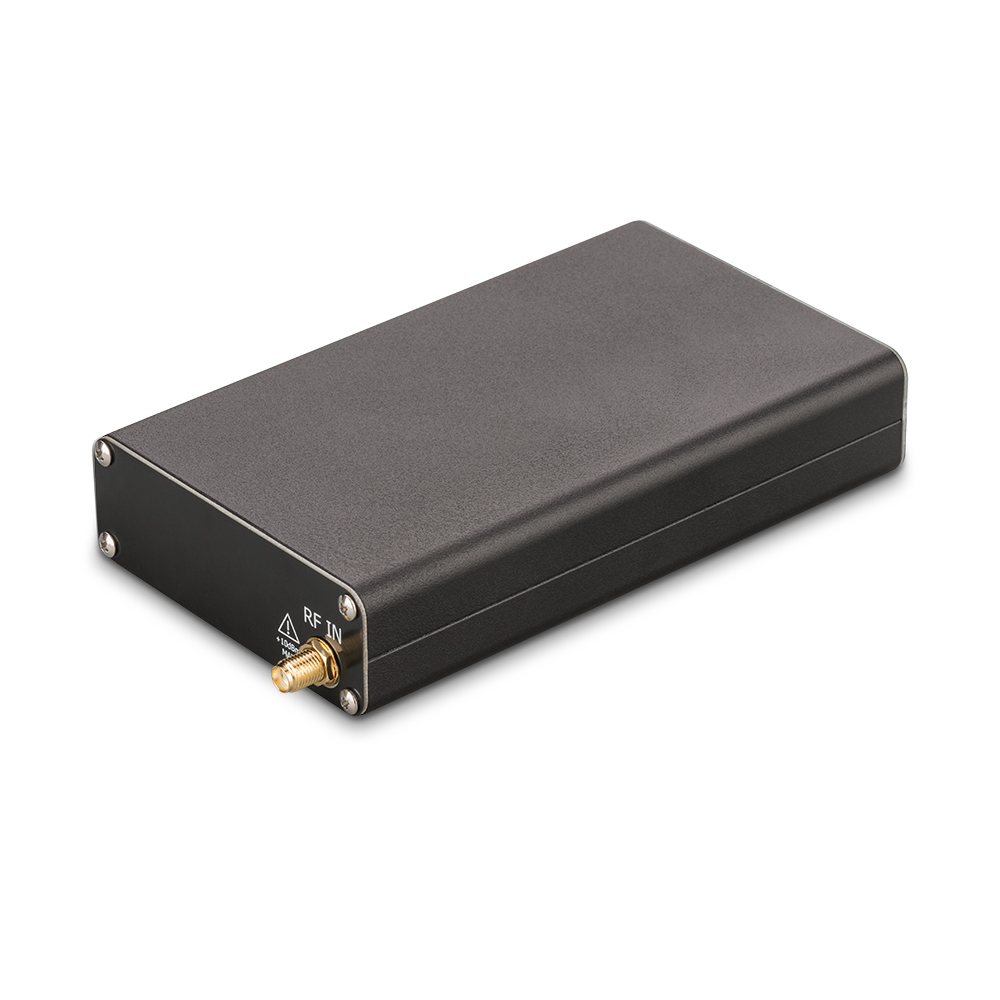

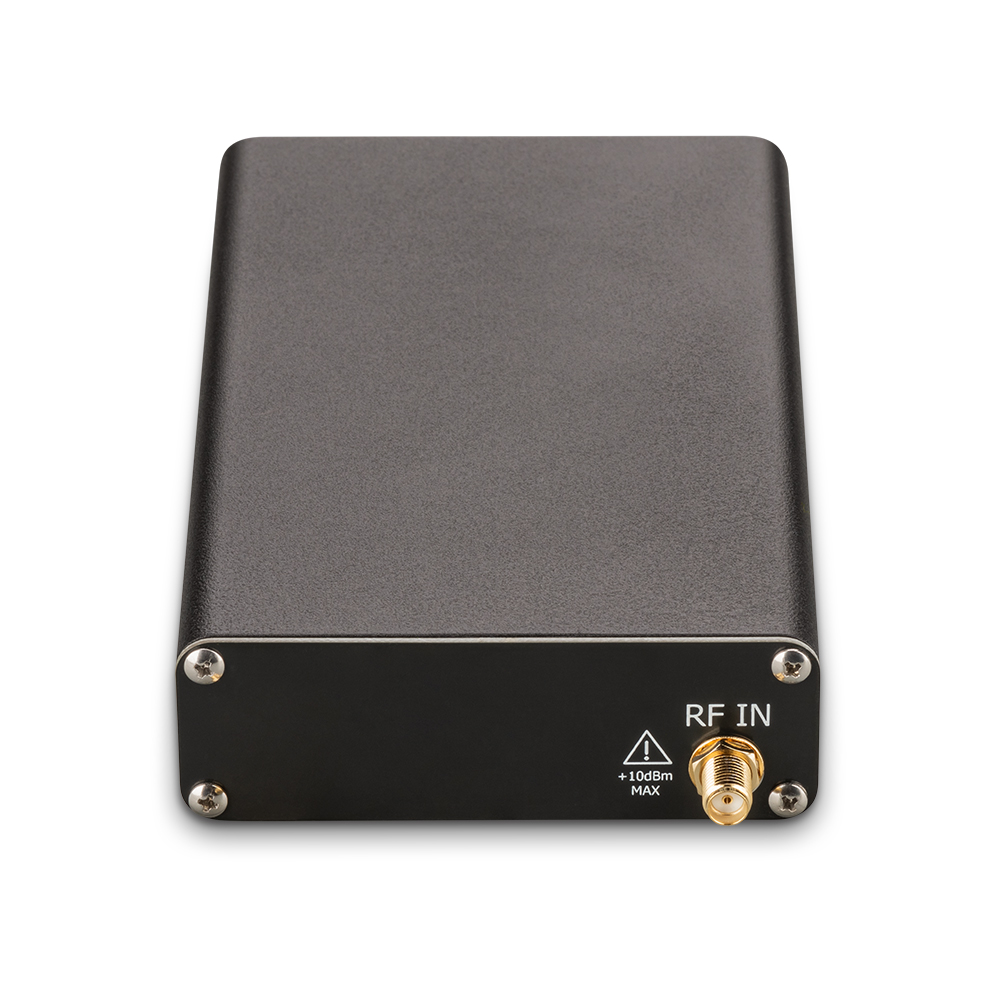

Arinst SSA R3E - портативный панорамный анализатор спектра
Arinst SSA R3E – это компактный панорамный анализатор спектра с интегрированным демодулятором, который предназначен для визуализации спектральных составляющих сигналов в диапазоне частот от 24 МГц до 12 ГГц.
В отличие от более старшей модели ARINST SSA-TG R3E, ARINST SSA R3E не включает встроенный трекинг-генератор.
Внимание! Анализатор спектра Arinst SSA R3E не является измерительным прибором, так как не имеет утвержденного типа средства измерений.
Быстрая скорость сканирования позволяет обнаруживать импульсные сигналы различных цифровых стандартов связи, таких как Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM и GPRS.
Цель использования
Анализатор ARINST SSA R3E в первую очередь предназначен для создания систем мониторинга или интеграции в существующие системы. Он также подходит для более простых задач, позволяя сервисным центрам и ремонтным бригадам проводить высокочастотный анализ при наладке или ремонте оборудования.
С помощью этого прибора можно выполнять следующие задачи:
- Настройка внешней антенны на базовую станцию
- Обнаружение источников сигналов (например, БПЛА)
- Проведение экспресс-анализа радиочастотной обстановки
- Проверка корректности работы сотового репитера
Принцип работы
Прибор использует супергетеродинный метод с передачей спектра на нулевую промежуточную частоту и включает высокопроизводительный микропроцессор для цифровой обработки сигналов. Это обеспечивает высокую скорость сканирования до 20 ГГц/с и разрешение по частоте до 2,5 кГц, а также возможность программной демодуляции аналоговых сигналов. Для увеличения динамического диапазона сигнала в приборе установлены малошумящий усилитель и фиксированный аттенюатор.
Преимущества ARINST SSA R3E:
- Наличие Ethernet-порта для подключения к локальной сети
- Широкий частотный диапазон: 24 МГц – 12 ГГц
- Высокая скорость сканирования: до 20 ГГц/с
- UART интерфейс с рабочим напряжением 5 В
- Общий динамический диапазон с учетом МШУ и аттенюатора: 125 дБ

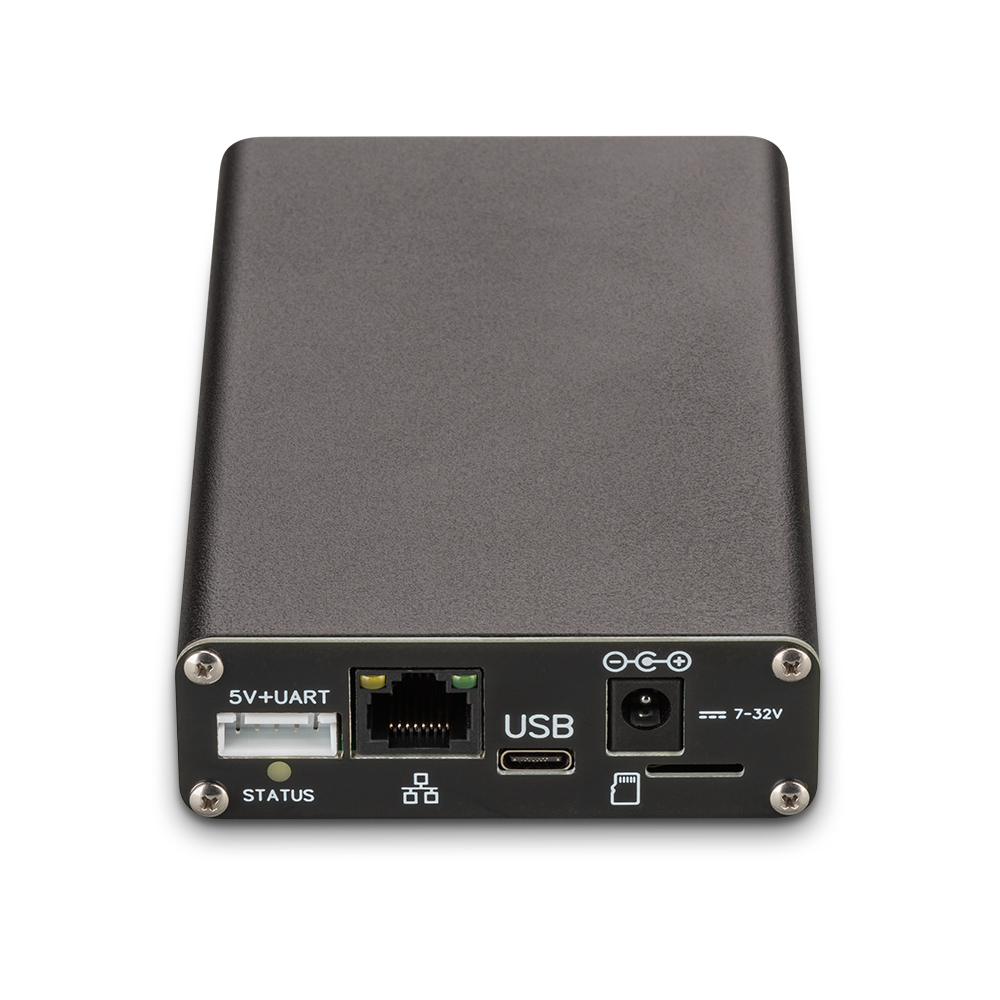

- Питание через USB TYPE-C, внешний блок питания DC 7-32 В или RJ45 passive-POE 24V

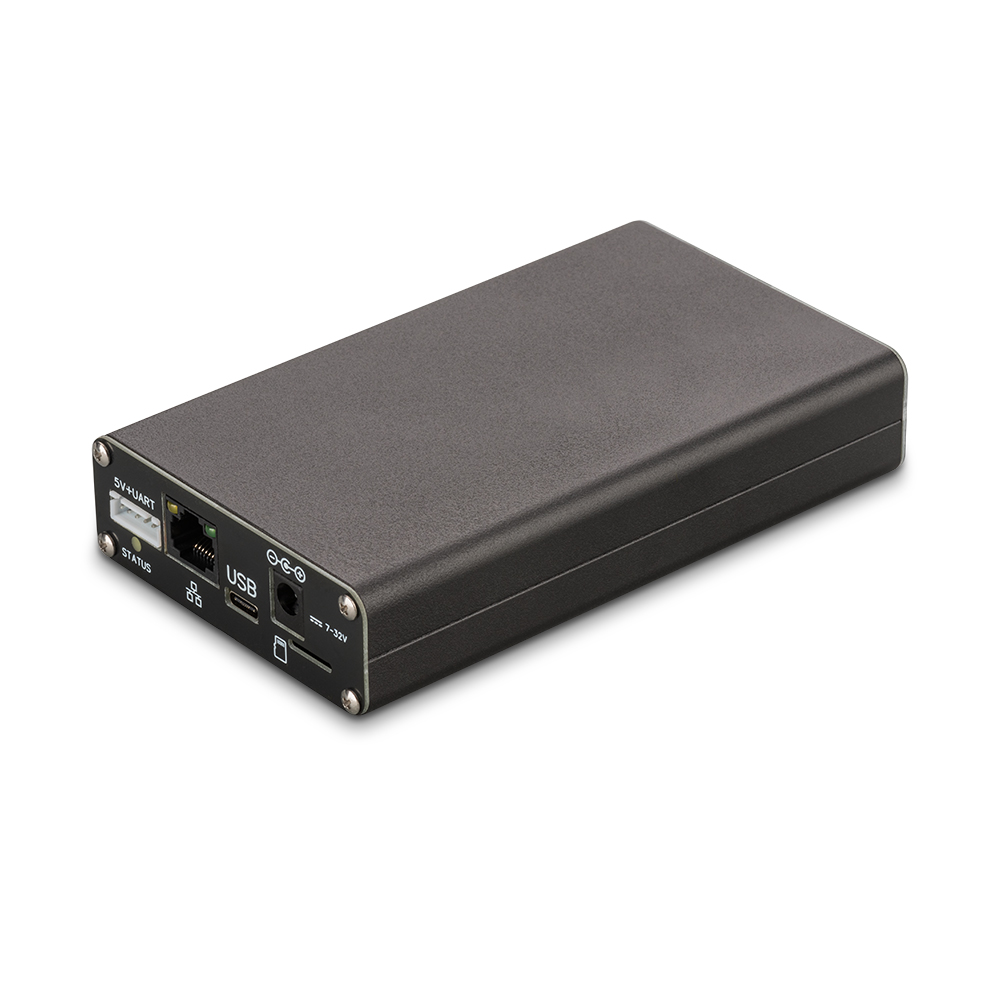

Особенности работы с Ethernet
Ethernet-порт (100 Мбит) позволяет подключать прибор через RJ-45 на расстоянии до 100 метров. Для увеличения дальности соединения можно использовать оптические медиаконвертеры, что позволяет достигать подключений на десятки километров.
Подключение через LAN дает возможность управления прибором и просматривания результатов измерений с удаленных компьютеров или мобильных устройств через веб-интерфейс. Это особенно удобно в случаях, когда анализатор находится в труднодоступных местах или используется для мониторинга удаленных объектов.
Кроме того, Ethernet обеспечивает более высокую скорость передачи данных по сравнению с USB, а поддержка сетевых протоколов позволяет интегрировать анализатор в автоматизированные системы мониторинга. Это обеспечивает возможность программного управления прибором в рамках более крупных решений.
Использование UART интерфейса
Наличие UART-порта позволяет интегрировать ARINST SSA R3E в системы и обмениваться данными с помощью простых команд. UART поддерживает передачу небольших пакетов данных с минимальной задержкой, идеальную для мониторинга спектра.
Вы можете настроить автоматическую отправку команд через заданные интервалы или написать собственные скрипты для более сложных задач.
Все данные передаются в бинарном виде в пакетах структуры:
|
Поле |
Старт |
Команда |
Длина данных |
Данные |
Контрольная сумма |
|
Длина, байт |
1 |
1 |
2 |
0-1000 |
2 |
|
Пример |
0xBB |
0xC3 |
0x0A 0x00 |
-- |
0xAB 0x21 |
|
Дополнительная информация |
|
|
LSB |
Длина пакета и формат данных зависит команды |
LSB, Может быть заменена на нулевые байт |
Пример пакета:
BBC30A0080080892000000000100AB21
Байт 0xBB - стартовый байт, общий для всех команд протокола
Байт 0xC3 - байт-код команды
Байты 0x0A 0x00 - длина последующей полезной нагрузки в байтах (10)
Байты 80080892000000000100 - полезная нагрузка пакета
Байты 0xAB 0x21 - контрольная сумма всего пакета. Может быть заменена на нулевые байт для игнорирования проверки.
Поле uint8(rf_in) позволяет выбрать режим аттенюатора для одно портовых приборов или выбрать порт приема сигнала для 2-х и 4-х портовых приборов. Нумерация начинается с 0.
Пример:
Для одно портового прибора: uint8(rf_in) = 0 - аттенюатор на -15дБ, uint8(rf_in) = 1 - аттенюатор на 0дБ, uint8(rf_in) = 2 - аттенюатор на +15дБ
Для 2-х и 4-х портового прибора: uint8(rf_in) = 0 - порт IN1, uint8(rf_in) = 1 - порт IN2, uint8(rf_in) = 2 - порт IN3, uint8(rf_in) = 3 - порт IN4.
2. Список доступных команд
|
Название |
Команда |
Полезная нагрузка загрузка |
Полезная нагрузка ответа |
Описание |
|
ECHO |
0xC0
|
нет |
нет |
Проверка канала и поддержание сессии если сканирование не производится. |
|
GET_SPECTRUM_U8 |
0xC1 |
uint64(start_Hz) uint64(stop_Hz) uint8(rf_in) uint8(bw) uint8(speed) |
uint8(amp_comp_1)... uint8(amp_comp_N)
|
Проведение сканирования с заданными параметрами. Результирующий спектр передается в виде массива uint8, который преобразуется в амплитуды по формуле amp_dBm = (amp_comp_N / 2) — 120 Частоты полученных точек не передаются. |
|
GET_SPECTRUM_FLOAT |
0xC2
|
uint64(start_Hz) uint64(stop_Hz) uint8(rf_in) uint8(bw) uint8(speed) |
float(mag_dBm_1)... float(mag_dBm_N) float(freq_MHz_1)... float(freq_MHz_N) |
Проведение сканирования с заданными параметрами. Результирующий спектр передается в виде массива float содержащего значения амплитуд в dBm и массива float, содержащего точные частоты в MHz. |
|
SET_GENERATOR_POINT |
0xC3 |
uint64(freq_Hz) uint8(state) uint8(pow) |
нет |
Установка частоты и выходной мощности встроенного генератора (для модели TG) |
|
GET_TRACKING |
0xC4 |
uint64(start_Hz) uint64(stop_Hz) uint8(rf_in) uint8(pow) |
float(mag_dBm_1)... float(mag_dBm_500 float(freq_MHz_1)... float(freq_MHz_500) |
Проведение сканирования с активным трекинг-генератором (для модели TG) Результирующий спектр передается в виде массива float содержащего значения амплитуд в dBm и массива float, содержащего точные частоты в MHz. |
|
GET_PEAKS_FROM_RANGES |
0xC5 |
uint8(rf_in) uint8(bw) uint8(speed) uint64(start_freq_Hz_range1) uint64(stop_freq_Hz_range1) … uint64(start_freq_Hz_rangeN) uint64(stop_freq_Hz_rangeN)
|
float(range_peak_mag_dBm_1)... float(range_peak_mag_dBm_N)
|
Проведение сканирования N диапазонов. Результат передается в виде массива float длиной N, содержащего максимальные значения амплитуды с каждого из запрошенных диапазонов. |
Ограничения
Анализатор спектра Arinst SSA R3E не классифицируется как измерительный прибор, так как не обладает утвержденным типом средства измерений. Наличие утвержденного типа могло бы негативно сказаться на доступности и стоимости устройства. Таким образом, с официальной точки зрения, данный анализатор выступает в роли индикатора поля. Тем не менее, прибор полностью соответствует заявленным техническим характеристикам.
Следует отметить, что Arinst SSA R3E не представляет собой классический анализатор спектра, так как не использует традиционную схему преобразования частот, необходимую для полного подавления зеркального канала. Вместо этого применяется математическое подавление, что в редких случаях может приводить к возникновению "фантомных" сигналов в отображаемом спектре.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST SSA R3E: | |
|---|---|
| Частотный диапазон | |
| Отображаемый диапазон частот1 | 24 МГц — 12 ГГц |
| Максимальная полоса обзора | ~12 ГГц |
| Опорный генератор TXCO GPS | 26 МГц |
| Разрешение по частоте | 25, 10, 5, 2.5 кГц |
| Полка шума2 | |
| в полосе 24 МГц - 6.2 ГГц | -110 дБм |
| в полосе 6.2 ГГц - 9 ГГц | -100…-70 дБм |
| в полосе 9 ГГц – 12 ГГц | -70 дБм |
| Параметры сканирования3 | |
| Максимальная скорость сканирования | 20 ГГц/с |
| Минимальное время обзора полной полосы частот 12 ГГц | 0.6 с |
| РЧ вход | |
| Усиление при включенном аттенюаторе | -15 дБ |
| Усиление при включенном малошумящем усилителе | +15 дБ |
| Волновое сопротивление | 50 Ом |
| КСВ в рабочем диапазоне частот | < 2.0 |
| Максимальная входная мощность без аттенюатора и МШУ | -15 дБм |
| Максимальное постоянное напряжение на входе | 25 В |
| Питание | |
| Интерфейс подключения к ПК | USB TYPE-C, RJ45(LAN порт) |
| Источники питания | DC 7-32В, 2А, passive-POE 24V |
| Рабочий диапазон температур | 0 … +40°С |
| Габаритные размеры (Д×Ш×В) | 145x81x27 мм |
| Масса | 0,4 кг |
-
В диапазоне отображения не гарантируются точностные параметры сигналов.
- Уровень шумовой полки измеряется при включенном МШУ и спектральном разрешении 2.5 кГц.
- Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 25 кГц.
Технические характеристики:
|
Размер
|
145 x 81 x 27 мм (205 x 125 x 50 мм в индивидуальной упаковке)
|
|
Вес
|
400
|
Характеристики прибора:
|
Поддержка USB
|
есть
|
|
Производитель
|
Kroks
|
|
Тип прибора
|
Анализатор спектра / цепей
|
Комплектация:
|
Анализатор спектра ARINST SSA R3E
|
|
Фирменная сумка ARINST
|
|
ВЧ переходник для защиты разъемов от износа (1 шт.)
|
|
Кабель Type-C – USB 2.0
|
|
Паспорт
|
|
Упаковка
|
