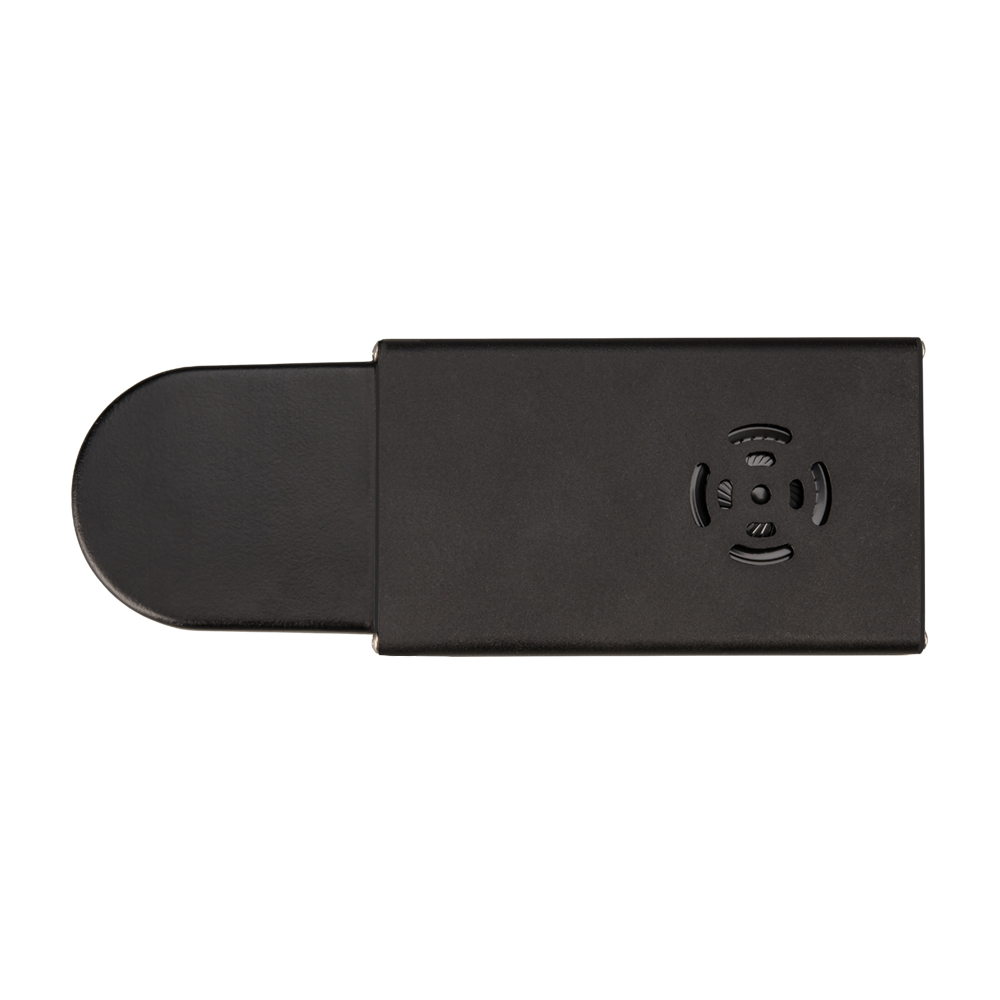

ARINST SFM 3 панорамный детектор электромагнитного поля со встроенной антенной и демодулятором
Распечатать
Arinst SFM3 – портативный панорамный детектор для локализации источников радиоизлучений, измерения уровня излучений приборов в диапазоне частот от 23 МГц до 6.2 ГГц.
- Динамический диапазон 80 дБ
- Встроенная поисковая антенна
- Скорость сканирования до 20 ГГц/с
Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS и т. д. Программный демодулятор ШЧМ/ЧМ/АМ позволяет прослушивать «подозрительные сигналы» на предмет утечки информации, а так же локализовать радиопередающие устройства с аналоговой модуляцией за счет акустической обратной связи.
| Технические характеристики ARINST SFM3 | |||
| Параметры сканирования | |||
| Максимальная полоса обзора | 6177 МГц | ||
| Опорный генератор TXCO GPS | 26 МГц | ||
| Разрешение по частоте | 20, 10, 5, 2.5 кГц | ||
| Динамический диапазон отображения | 80 дБ | ||
| Максимальная скорость сканирования2 | 20 ГГц/с | ||
| Минимальное время обзора полной полосы частот 6 ГГц | 0.3 с | ||
| Характеристики антенны3 | |||
| Коэффициент усиления на частоте 100 МГц | -17 дБи | ||
| Ширина главного лепестка ДН | 90° | ||
| Коэффициент усиления на частоте 2450 МГц | 2 дБи | ||
| Ширина главного лепестка ДН | 60° | ||
| Режимы работы | |||
| Спектральная панорама | Отображение до 4 независимых диапазонов, разностный режим работы | ||
| Табличный поиск | Отображение до 12 максимумов в анализируемом диапазоне частот, разностный режим работы | ||
| Диапазонное сканирование | Отображение максимума сигнала в 12 настраиваемых диапазонах, разностный режим | ||
| Поиск с тональным сопровождением уровня сигнала | Отображение спектра в полосе 0.5/1/2/5 МГц, звуковой тон пропорционален уровню сигнала | ||
| Демодуляция | Отображение спектра ПЧ, спектра аудио и осциллограммы демодулированного сигнала | ||
| Демодулятор | |||
| Типы демодуляции | ШЧМ, ЧМ, АМ | ||
| Функции | АРУ, S-метр, пороговый шумоподавитель | ||
| Полосы для ШЧМ | 400, 300, 200, 100 кГц | ||
| Полосы для ЧМ, АМ | 20, 10, 8, 6, 4 кГц | ||
| Аудио выход | Динамик 2 Вт, Jack 3.5 mm | ||
| Отображение | |||
| Тип экрана | сенсорный резистивный, IPS | ||
| Разрешение экрана | 800*480 | ||
| Питание | |||
| Ёмкость встроенного аккумулятора | 5000 мАч | ||
| Время непрерывной работы от аккумулятора | ~ 4 ч | ||
| Время заряда аккумулятора4 | ~ 3.5 ч | ||
1 Точное значение диапазона – 23.15 МГц – 6199.85 МГц.
2 Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 20 кГц.
3 Параметры носят ознакомительный характер. Значения приведены для ДН в плоскости прибора.
4 Источник питания должен обеспечивать выходной ток не менее 2А.
|
Габариты (длина , ширина , высота ), мм
|
222
x
81
x
27
|
Технические характеристики:
|
Вес
|
0.4 кг
|
Характеристики прибора:
|
Диапазон рабочих частот
|
23 МГц до 6.2 ГГц
|
|
Диагональ экрана
|
4"
|
|
Динамический диапазон
|
80 дБ
|
|
Поддержка USB
|
USB type C
|
|
Производитель
|
Arinst
|
|
Тип прибора
|
Анализатор спектра / цепей
|
|
Коэффициент усиления
|
2 дБ
|
|
Встроенный аккумулятор
|
Да
|
|
Рабочий диапазон температур
|
0 - +40°С
|
Комплектация:
|
ARINST SFM3
|
|
Кабель USB2.0 TYPE-A – TYPE-C
|
|
Паспорт
|
|
Упаковка
|
|
Пластиковый стилус
|
