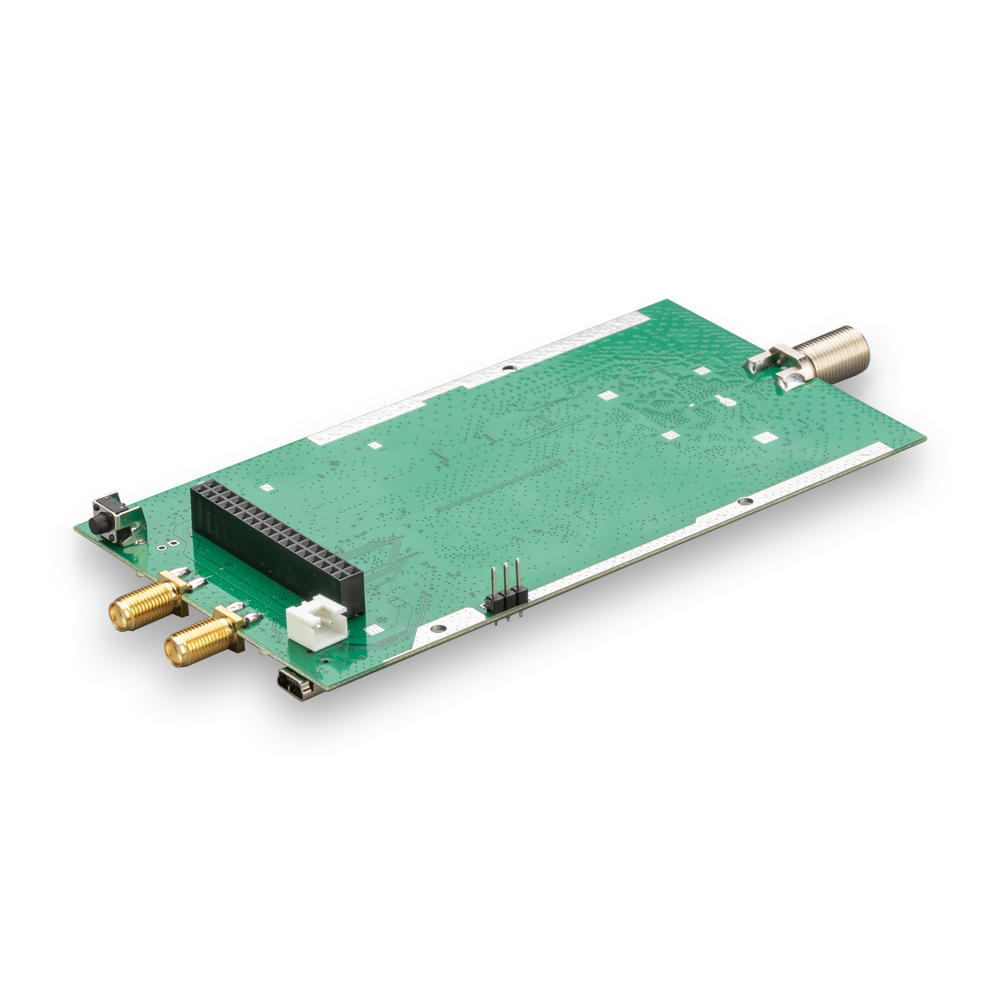

ARINST ArSiG-S портативный генератор синусоидального сигнала
Распечатать
Портативный генератор ARINST ArSiG-S для формирования высокочастотных сигналов в диапазоне 1-6200 МГц.
- Регулировка мощности выходного сигнала
- Память на 50 элементов развёртки в каждом списке
- Встроенный аккумулятор на 5000 мАч
Прибор используется для формирования тестовых сигналов для разработки и отладки различных устройств: усилителей, фильтров, приёмных и передающих трактов, при измерении и анализе характеристик антенн.
Преимущества портативного генератора ARINST ArSiG-S:
- импульсная модуляция выходного сигнала;
- вывод сигнала в режиме ступенчатой развёртки и развёртки по списку;
- сохранение 10 пользовательских предустановок;
- 40 тем оформления экранного интерфейса для индивидуальной настройки;
| Технические характеристики ARINST ArSiG-S | ||
| Погрешность уровня выходной мощности1 | ±1 дБ | |
| Разрешение по частоте | 3 кГц | |
| Шаг установки уровня выходной мощности | 0,1 дБ | |
| Фазовый шум на частоте 1 ГГц (при отстройке 100 кГц) | -95,2 дБн/Гц | |
| Номинальный уровень выходной мощности | +10 дБм | |
| Минимальный уровень выходной мощности | 1-3000 МГц | -20 дБм |
| 3000-5500 МГц | -10 дБм | |
| 5500-6200 МГц | -20 дБм | |
| Выходное сопротивление | 50 Ом | |
| Максимальное постоянное напряжение на входе | +25 В | |
| Максимальная мощность входного сигнала | +10 дБм | |
| Число запоминаемых пользовательских настроек | 10 | |
| Число запоминаемых элементов развёртки в каждом списке | 50 | |
| Тип экрана | сенсорный, резистивный | |
| Разрешение экрана | 800×480 | |
| Тип разъёма выходного порта | SMA female | |
| Внешний источник опорного сигнала | ||
| Тип разъёма | SMA female | |
| Диапазон входных частот | 10-40 МГц | |
| Уровень входного сигнала | максимальный | +13 дБм |
| рекомендуемый | +5 ... +10 дБм | |
| Входное сопротивление | 50 Ом | |
| Внешний триггер | ||
| Тип разъёма | SMA female | |
| Максимальное входное напряжение | +3,3 В | |
| Энергопотребление и габариты | ||
| Напряжение питания | 5 В | |
| Потребляемая мощность | 3,7 Вт | |
| Максимальный потребляемый ток | при зарядке аккумулятора2 | ≤2 А |
| при работе от USB с зарядкой аккумулятора3 | ≤2 А | |
| Время непрерывной работы от аккумулятора4 | 4,5 ч | |
| Время заряда аккумулятора | 3,5 ч | |
1 После прогрева прибора продолжительностью не менее пяти минут. Изменение температуры окружающей среды от момента прогрева прибора до проведения измерений не должно превышать ±3⁰С.
2 При подключении прибора к зарядному устройству с выходным током не менее 3А.
3 Если ваше устройство имеет ограничение по максимальному току, подаваемому на порт USB, прибор автоматически ограничивает максимальный ток зарядки в соответствии с текущей спецификацией USB.
4 При температуре окружающей среды плюс 20±5⁰С после полного заряда аккумулятора.
График максимального уровня выходной мощности генератора
Широкополосные паразитные спектральные составляющие
| Частота, МГц | дБн |
| 1-100 | < -75 |
| 100-3000 | < -72 |
| 3000-6200 | < -60 |
Гармонические спектральные составляющие 2-го и 3-го порядка (что хуже)
| Частота, МГц | дБн |
| 1 | -25 |
| 5 | -35 |
| 10 | -36 |
| 50 | -36 |
| 100 | -36 |
| 500 | -34 |
| 1000 | -24 |
| 2000 | -16 |
| 3000 | -21 |
| 4000 | -31 |
| 5000 | -36 |
| 6000 | -40 |
| 6200 | -50 |
Фазовый шум
| Частота, МГц | Отстройка от несущей | |||
| 1 кГц | 10 кГц | 100 кГц | 1 МГц | |
| Фазовый шум, дБн/Гц | ||||
| 1 | -88,1 | -93,4 | -95,1 | - |
| 10 | -95,8 | -96,5 | -95,3 | -123,1 |
| 100 | -93,1 | -94,9 | -97,1 | -121,6 |
| 1000 | -90,3 | -90,8 | -95,2 | -119,8 |
| 2000 | -93,2 | -87,9 | -105,4 | -129,4 |
| 3000 | -84,4 | -82,8 | -100,8 | -127,1 |
| 4000 | -82,7 | -84,1 | -99,5 | -128,4 |
| 5000 | -79,8 | -81,8 | -96,1 | -125,7 |
| 6000 | -82,9 | -77,5 | -94,8 | -123,1 |
| 6200 | -82,3 | -77,6 | -91,8 | -122,1 |
Импульсная модуляция
| Соотношение вкл./выкл. | Частота, МГц | |
| 1 | >70 дБ (тип) | |
| 10 | >70 дБ (тип) | |
| 100 | >70 дБ (тип) | |
| 1000 | 70 дБ (тип) | |
| 3000 | 70 дБ (тип) | |
| 5000 | 60 дБ (тип) | |
| 6000 | 60 дБ (тип) | |
| Минимальная ширина импульса | 1000 мкс (тип) | |
| Минимальный период импульса | 2000 мкс (тип) | |
| Максимальный период импульса | 1000000 мкс (тип) | |
Экранный интерфейс прибора
Блок-схема генератора ARINST ArSiG-S
|
Габариты (длина , ширина , высота ), мм
|
150
x
81
x
27
|
Технические характеристики:
|
Размер
|
150×81×27 мм
|
|
Вес
|
0.4 кг
|
Характеристики прибора:
|
Диапазон рабочих частот
|
1-6200 МГц
|
|
Диагональ экрана
|
4"
|
|
Поддержка USB
|
Да
|
|
Производитель
|
Arinst
|
|
Тип прибора
|
Анализатор спектра / цепей
|
|
Встроенный аккумулятор
|
Да
|
|
Рабочий диапазон температур
|
0 - +40 С
|
Комплектация:
|
Генератор
|
|
Кабель mini-USB(male) на USB2.0(male)
|
|
Переходник SMA(female)-SMA(female) для защиты разъема от износа
|
|
Паспорт
|
|
Упаковка
|
|
Пластиковый стилус
|
