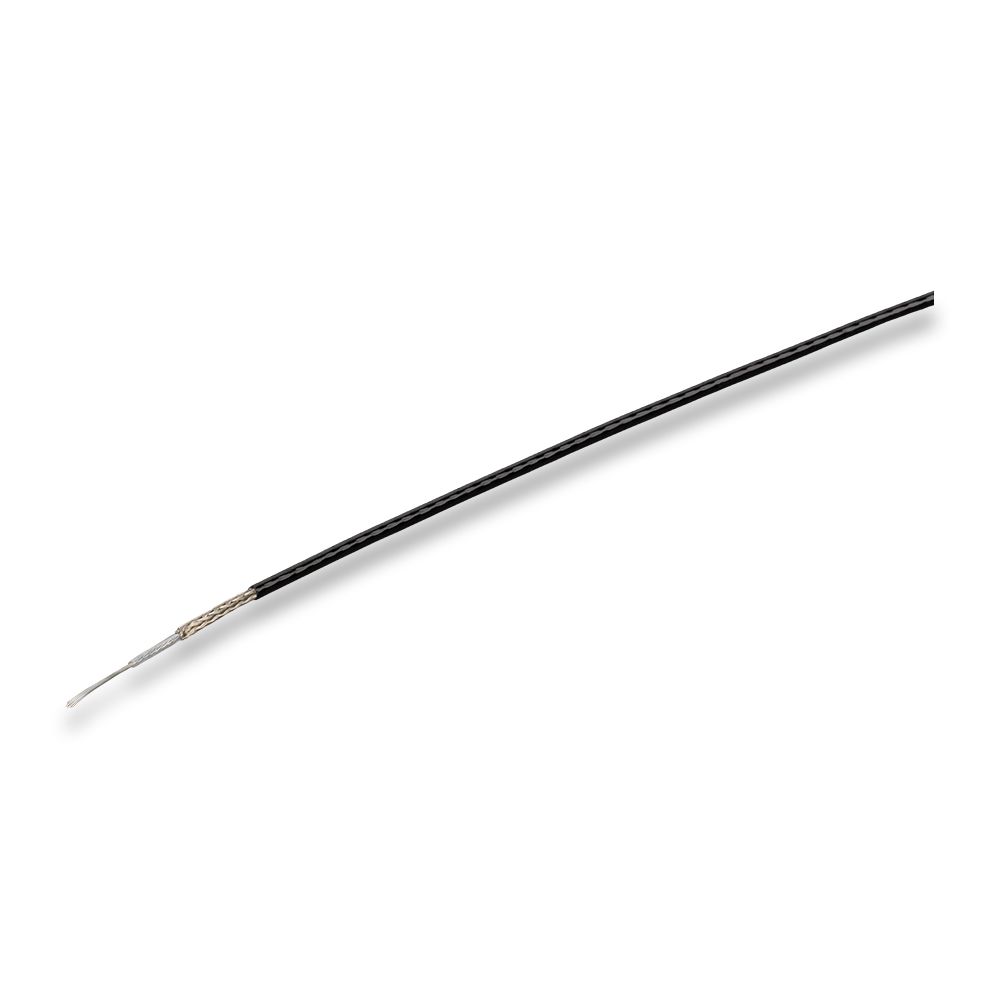

Кабель коаксиальный RF0.81
Распечатать
Магазины
Беларусь
Описание
- Высокочастотный коаксиальный кабель RF0.81
- Волновое сопротивление 50 Ом
- Наружный диаметр кабеля - 0,81 мм
Основные характеристики:
- Волновое сопротивление 50 Ом
- Диаметр центрального проводника 0,15 мм. Материалы проводника - медь
- Диаметр диэлектрика 0,41 мм. Материал диэлектрика - FEP (фторполимер)
- Внешний диаметр кабеля 1,1 ±0,05 мм. Материал внешней оболочки кабеля - фторэтилен-пропилен
- Диапазон рабочих температур -55...+200 оС
- Минимальный радиус изгиба (единичный / многократный): 4 мм / 8 мм
- Упаковывается в катушки по 500 м
Затухание сигнала в кабеле RF0.81 в зависимости от частоты:
| Частота (МГц) | 1000 | 2000 | 2400 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Затухание (дБ/м) | 3,00 | 4,40 | 4,90 | 5,00 | 5,50 | 6,50 | 7,50 | 8,50 |
Кабели- характеристики:
|
Волновое сопротивление
|
50
|
|
Диаметр центр. проводника, мм
|
0,15 (7 жил x Ø 0,05 мм)
|
|
Материал цент. проводника
|
Медь
|
|
Диаметр диэлектрика, мм
|
0,41
|
|
Материал диэлектрика
|
Фторполимер
|
|
Диаметр оплетки, мм
|
0,81
|
|
Материал оплетки
|
Медь
|
|
Диаметр внешнего изолятора, мм
|
1,13
|
|
Материал внешнего изолятора
|
Фторэтилен-пропилен
|
|
Ёмкость, пФ/метр
|
98
|
|
Рабочий диапазон температур
|
-55 ... +200 °C
|
|
Вид кабеля
|
Коаксиальный
|
