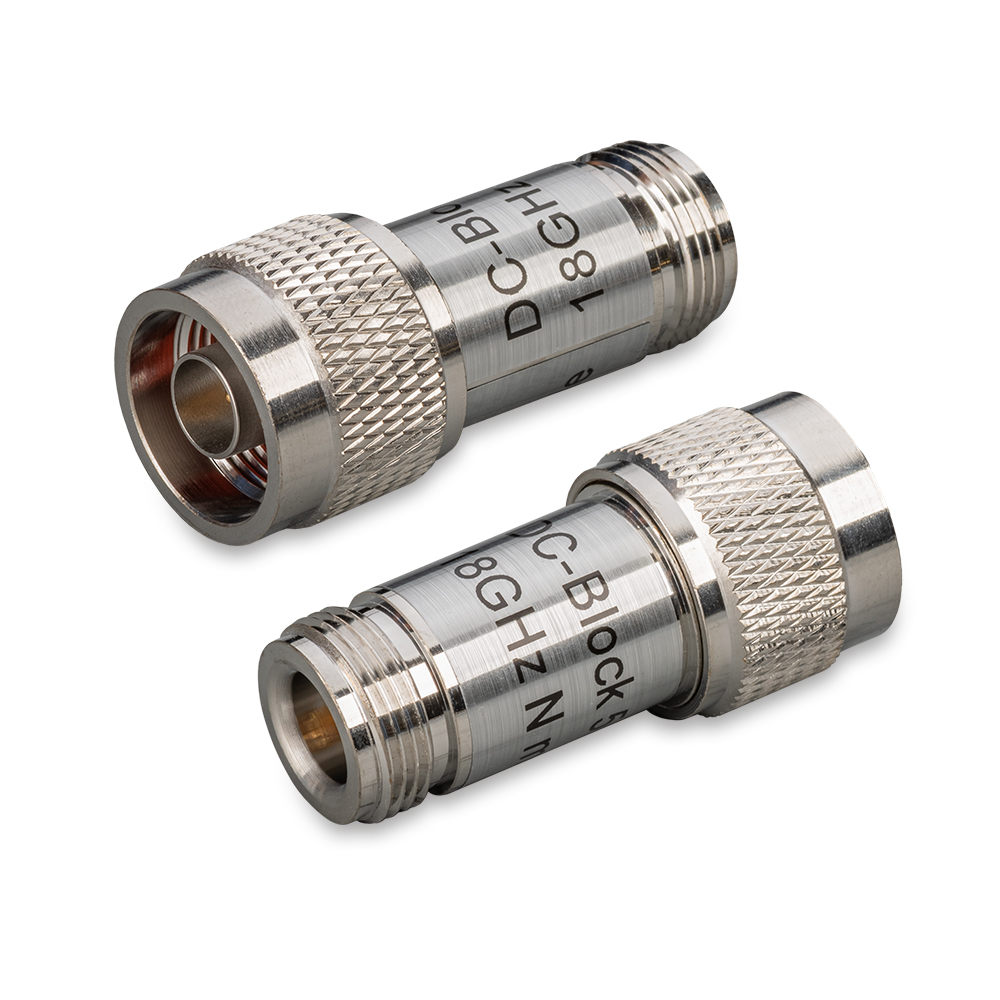

Развязывающее устройство N 50 В (0-18 ГГц) TWDN-50V-18G
Распечатать
Магазины
Беларусь
Описание
Развязывающее устройство N(male)-N(female)
Волновое сопротивление: 50 Ом
Диапазоны частот: 0-18 ГГц
КСВ <1,35
Вносимое затухание: 1 дБ
Мощность: 2 Вт
Компоненты развязки по постоянному току (DC Block) используются для предотвращения попадания постоянного напряжения и импульсных помех в уязвимые элементы ВЧ-трактов.
Работа устройства строится на принципе частотной селекции: оно создаёт непреодолимый барьер для постоянной составляющей тока, одновременно обеспечивая беспрепятственную передачу высокочастотных сигналов. Эта особенность имеет принципиальное значение для систем, в которых наличие DC-смещения может спровоцировать выход из строя прецизионных узлов — малошумящих усилителей, демодуляторов или измерительного оборудования.
Монтаж элемента производится напрямую в порт защищаемого прибора, при этом прозрачность канала для полезного радиосигнала остаётся неизменной. Подобные решения активно применяются в телекоммуникационной инфраструктуре, при проведении пусконаладочных мероприятий и стендовых испытаний, а также в любых комплексах, требующих гарантированной стабильности работы радиочастотной аппаратуры. Внедрение развязывающего устройства позволяет существенно снизить риск случайного повреждения дорогостоящей техники.
Технические характеристики:
Диапазоны частот: 0-18 ГГц
КСВ <1,35
Вносимое затухание: 1 дБ
Напряжение: 50 В
Точность +-2%
Мощность: 2 Вт
Диапазон температур: -55°C...+125°C
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...18 ГГц
|
|
Мощность
|
2 Вт
|
|
Напряжение
|
50 В
|
