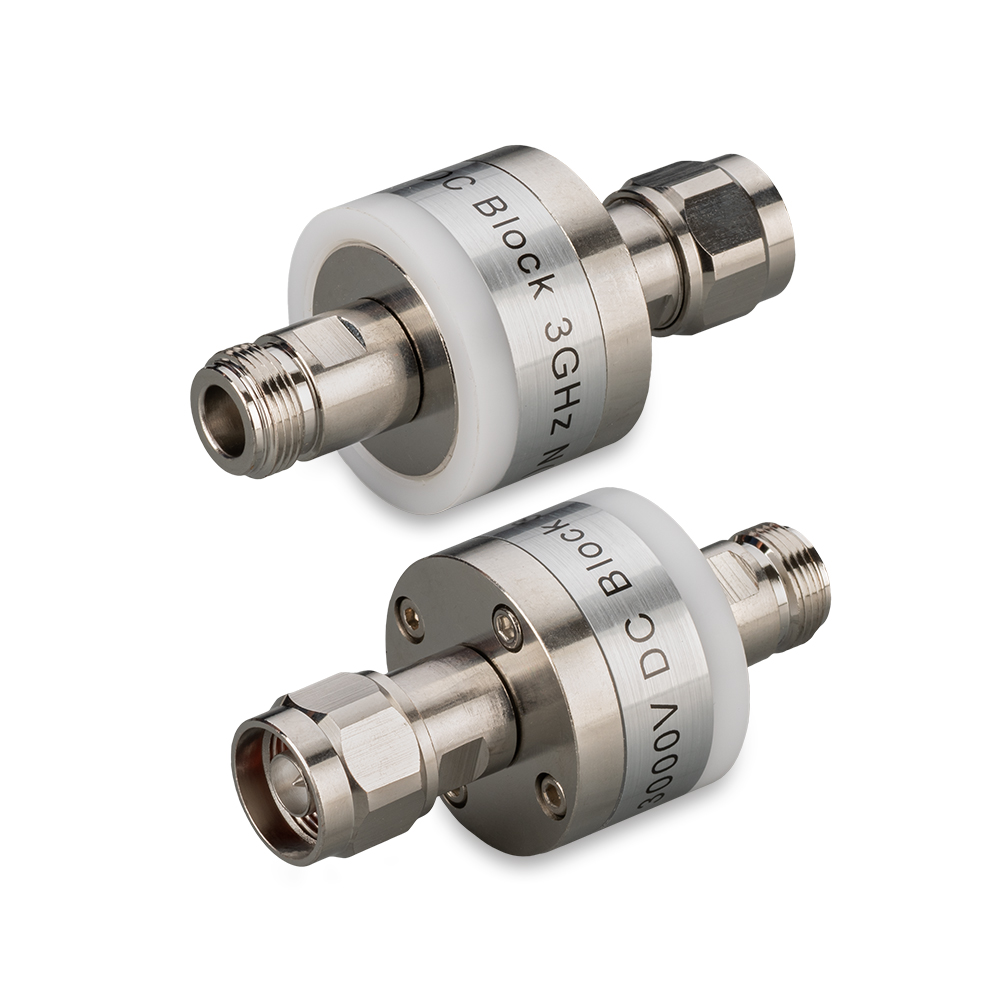

Развязывающее устройство N 3000 В (0-3 ГГц) TWDN-3000V-3G
Распечатать
Магазины
Беларусь
Описание
Развязывающее устройство N(male)-N(female)
Волновое сопротивление: 50 Ом
Диапазоны частот: 0-3 ГГц
КСВ <1,20
Мощность: 200 Вт
Элементы гальванической развязки (DC Block) служат для изоляции уязвимых узлов высокочастотных трактов от воздействия постоянной составляющей тока и бросков напряжения.
Принцип функционирования изделия основан на фильтрации спектра: компонент создаёт непреодолимое препятствие для постоянного тока, гарантируя при этом свободное прохождение радиочастотных колебаний. Данная характеристика имеет критическую важность для систем, в которых присутствие постоянного смещения способно спровоцировать отказ чувствительных элементов — усилительных каскадов, приёмных модулей или контрольно-измерительной аппаратуры.
Установка устройства выполняется непосредственно в разъём защищаемого оборудования, при этом целостность полезного сигнала сохраняется без каких-либо искажений. Такие компоненты находят широкое применение в телекоммуникационной инфраструктуре, при проведении лабораторных исследований и пусконаладочных работ, а также в любых комплексах, где требуется безупречная стабильность работы ВЧ-оборудования. Использование развязывающего элемента позволяет минимизировать вероятность непреднамеренного повреждения дорогостоящей техники.
Технические характеристики:
Диапазоны частот: 0-3 ГГц
КСВ <1,20
Рабочее напряжение: 3000 В
Мощность: 200 Вт
Диапазон температур: -50°C...+85°C
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...3 ГГц
|
|
Мощность
|
200 Вт
|
|
Напряжение
|
3000 В
|
