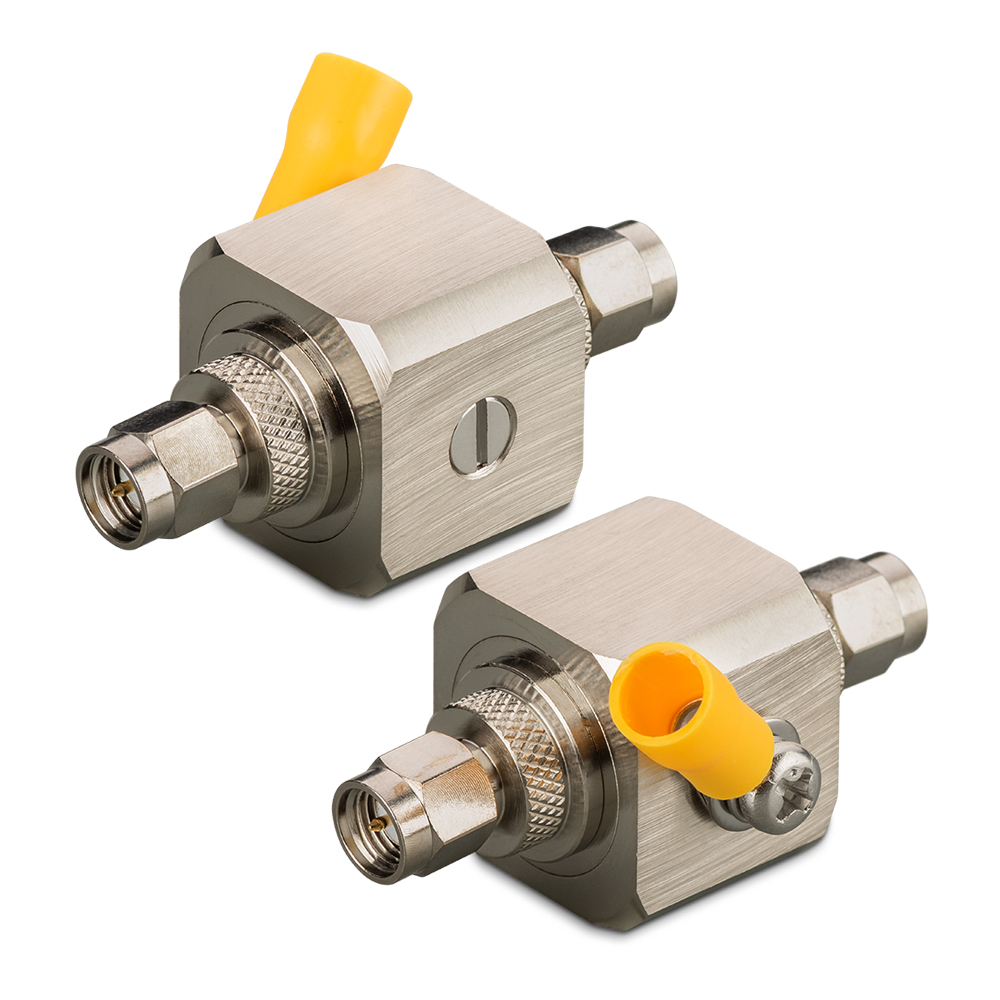

Модуль грозозащиты SMA(male) до 200 Вт, до 3 ГГц TWSSM-200W-3G
Распечатать
Магазины
Беларусь
Описание
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,2
Вносимые потери <0,25 дБ
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Допустимая влажность: <95%
Класс защиты: IP67
Компактный супрессор грозовых импульсов изготавливается в герметичном металлическом корпусе и оснащается высокочастотными разъёмами на входной и выходной сторонах. Предусмотрено два формата монтажа: прямое подключение к порту антенного блока или приёмной аппаратуры, а также встраивание в коаксиальную линию методом соединения двух сегментов кабеля.
При выборе устройства учитывайте рабочий частотный диапазон вашей инфраструктуры. Модели с полосой пропускания до 3 ГГц или до 6 ГГц универсальны для систем радиочастотной идентификации, навигационных модулей ГЛОНАСС/GPS, теле- и радиооборудования, сетей мобильной и спутниковой связи, а также беспроводных стандартов 2,4 ГГц. Для поддержки высокоскоростных сетей Wi-Fi 5 (5 ГГц) требуется исключительно версия с верхней границей частоты 6 ГГц.
Максимальная эффективность защиты достигается при использовании двухточечной схемы установки. Первый элемент размещается в зоне антенного узла (на мачте или рядом с ним), второй — непосредственно перед входным портом защищаемой электроники внутри помещения. Такой подход создаёт эшелонированный барьер от прямых и наведённых импульсных перенапряжений.
Обязательное условие работоспособности — качественное заземление. Без надёжного контакта с заземляющим контуром прибор не способен отводить высоковольтные разряды и теряет защитную функцию, работая как обычный проходной адаптер. Соединение с шиной «земли» выполняется через специальный боковой клеммный вывод, предусмотренный конструкцией корпуса.
Технические характеристики:
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,2
Вносимые потери <0,25 дБ
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Допустимая влажность: <95%
Класс защиты: IP67
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...3 ГГц
|
|
Тип разъема
|
SMA
|
|
Мощность
|
200 Вт
|
