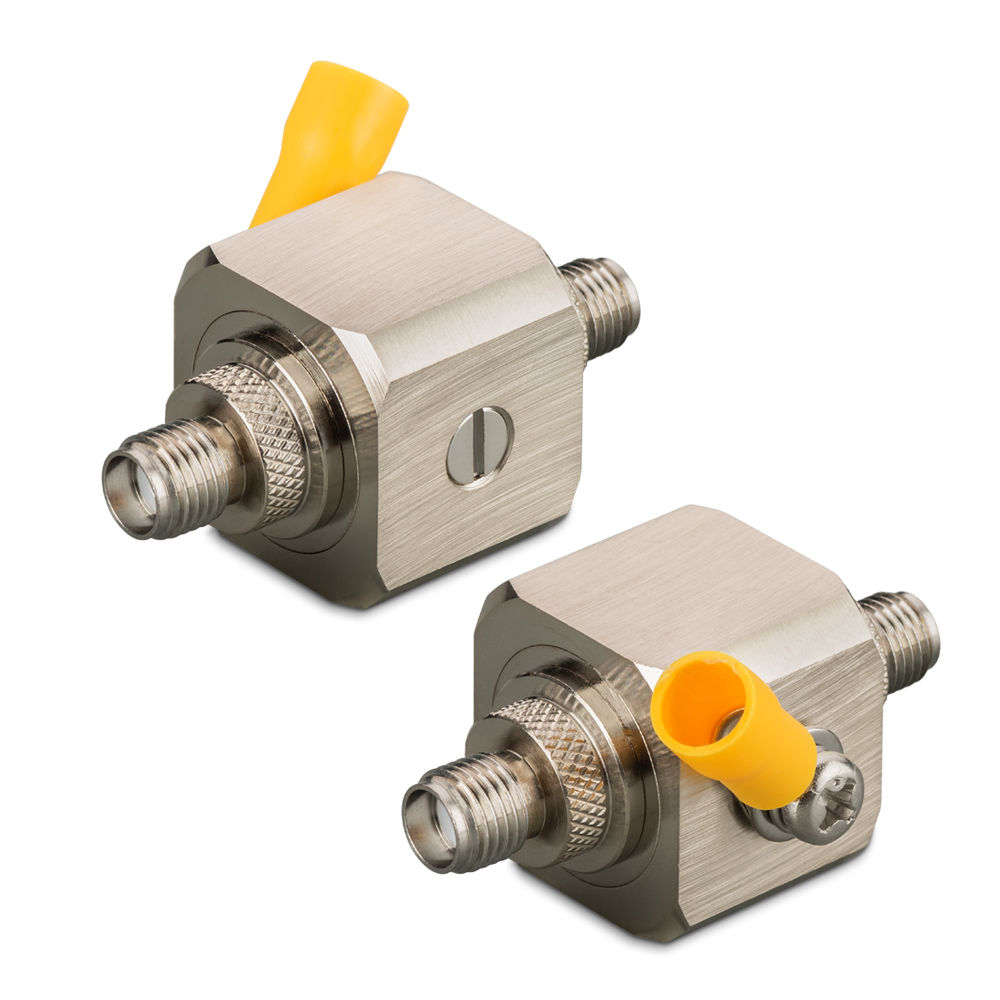

Модуль грозозащиты SMA(female) до 200 Вт, до 6 ГГц TWSSF-200W-6G
Распечатать
Магазины
Беларусь
Описание
Сопротивление: 50 Ом
Диапазон частот: 0-6 ГГц
КСВ <1,25
Вносимые потери <0,25 дБ
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Допустимая влажность: <95%
Класс защиты: IP67
Блок защиты от импульсных перенапряжений грозового характера — это компактное радиотехническое изделие в экранированном металлическом корпусе, снабжённое разъёмами ВЧ-диапазона с обеих сторон. Инсталляция предусматривает два сценария: прямое сопряжение с входным портом активного оборудования или антенного узла, либо размещение в разрыве коаксиального тракта для защиты кабельной магистрали.
Подбор модификации осуществляется с учётом частотных характеристик системы. Изделия с рабочей полосой до 3 ГГц либо до 6 ГГц совместимы с решениями радиочастотной идентификации (RFID), приёмниками спутниковой навигации (ГЛОНАСС/GPS), телевизионными и радиовещательными комплексами, оборудованием мобильной и спутниковой связи, а также беспроводными сетями стандарта 2,4 ГГц. Для эксплуатации в диапазоне Wi-Fi 5 (5 ГГц) требуется исключительно модель с верхней границей частотного диапазона 6 ГГц.
Оптимальная стратегия защиты строится на принципе двухуровневой фильтрации: первый модуль устанавливается в непосредственной близости от антенны (на внешней стороне здания), второй — рядом с входным разъёмом защищаемой аппаратуры внутри помещения. Такая схема позволяет эффективно нейтрализовать как прямые разряды, так и наведённые электромагнитные помехи.
Фундаментальное требование к эксплуатации — наличие исправного заземления. Без надёжного соединения с заземляющим контуром устройство теряет способность перенаправлять высоковольтные импульсы и функционирует лишь как обычный проходной адаптер. Подключение к шине «земли» реализуется через специальный боковой вывод с винтовой клеммой, предусмотренный конструкцией корпуса.
Технические характеристики:
Сопротивление: 50 Ом
Диапазон частот: 0-6 ГГц
КСВ <1,25
Вносимые потери <0,25 дБ
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Допустимая влажность: <95%
Класс защиты: IP67
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...6 ГГц
|
|
Тип разъема
|
SMA
|
|
Мощность
|
200 Вт
|
