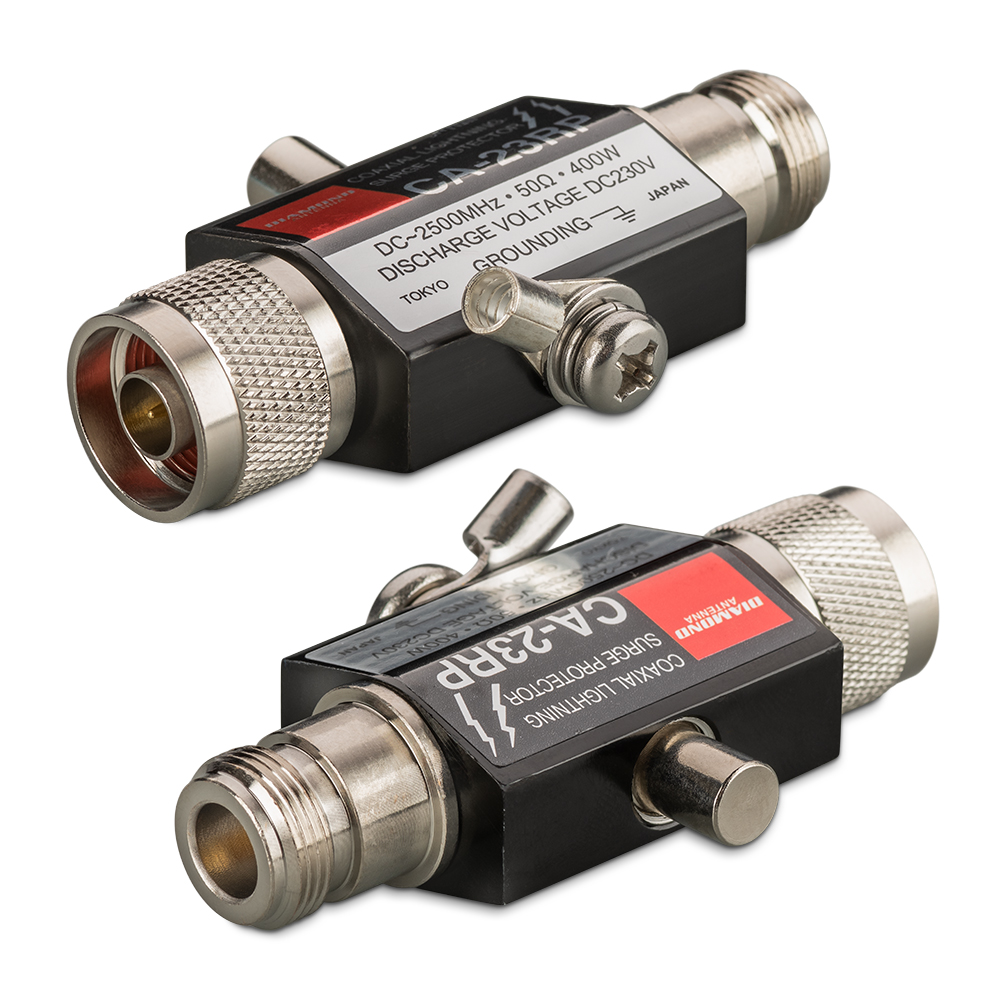

Модуль грозозащиты N(male) - N(female) до 400 Вт, до 2,5 ГГц CA-23RP
Распечатать
Магазины
Беларусь
Описание
Сопротивление: 50 Ом
Диапазон частот: 0-2,5 ГГц
КСВ <1,2
Мощность: 400 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Радиоэлемент для защиты от атмосферных перенапряжений выполнен в виде малогабаритного блока с прочным металлическим корпусом, на торцах которого предусмотрены высокочастотные разъёмы типа F/SMA/N. Монтаж изделия реализуется одним из двух способов: прямое соединение с входным портом антенного модуля или приёмной техники, либо интеграция в коаксиальную линию путём стыковки двух отрезков кабеля.
Выбор подходящей модификации определяется спектром рабочих частот вашей системы. Устройства с диапазоном пропускания до 3 ГГц или до 6 ГГц оптимально подходят для интеграции в комплексы радиочастотной идентификации, навигационные приёмники ГЛОНАСС/GPS, аппаратуру эфирного и спутникового ТВ, радиовещательные передатчики, инфраструктуру сотовой связи и беспроводные сети стандарта 802.11b/g/n (2,4 ГГц). Если планируется эксплуатация в диапазоне Wi-Fi 5 (802.11ac, 5 ГГц), необходима установка версии с расширенной полосой — до 6 ГГц.
Для формирования многоуровневой защиты целесообразно применять парную установку защитных блоков. Первый модуль размещается в точке подключения антенны (на мачте, кронштейне или вблизи неё), второй — непосредственно перед входным разъёмом чувствительной электроники внутри помещения. Такая конфигурация позволяет эффективно подавлять как прямые грозовые разряды, так и наведённые импульсные помехи.
Непременное условие корректной работы — надёжное соединение с заземляющим контуром. При отсутствии контакта с «землёй» устройство не может выполнять функцию шунтирования высоковольтных импульсов и фактически превращается в обычный проходной соединитель. Коммутация с заземляющей шиной осуществляется через вынесенный на боковую поверхность корпуса клеммный вывод под винт.
Технические характеристики:
Сопротивление: 50 Ом
Диапазон частот: 0-2,5 ГГц
КСВ <1,2
Мощность: 400 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...2,5 ГГц
|
|
Тип разъема
|
N
|
|
Мощность
|
200 Вт
|
