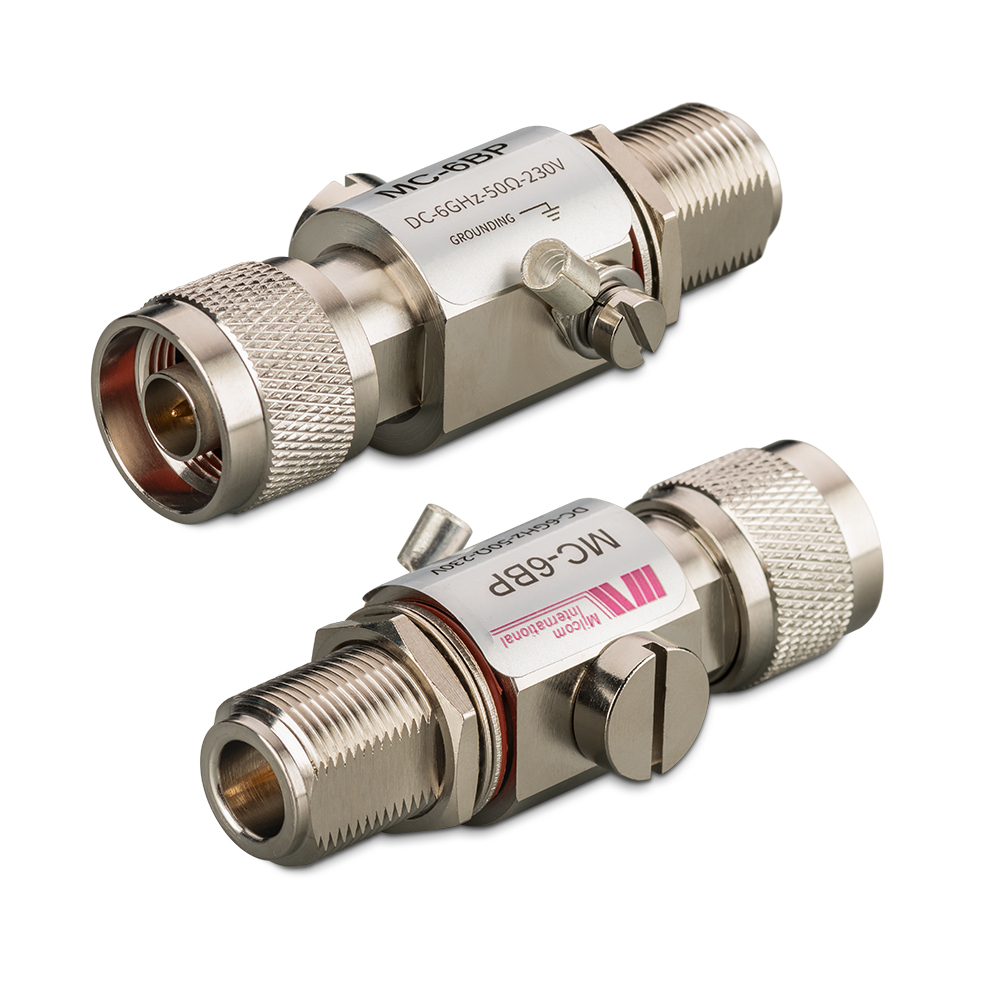

Модуль грозозащиты N(male) - N(female) до 200 Вт, до 6 ГГц MC-6BP
Распечатать
Магазины
Беларусь
Описание
Сопротивление: 50 Ом
Диапазон частот: 0-6 ГГц
КСВ <1,45
Вносимые потери <0,3 дБ
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Допустимая влажность: <95%
Класс защиты: IP67
Компактный протектор от грозовых импульсов изготавливается в герметичном металлическом корпусе и комплектуется высокочастотными разъёмами на входной и выходной сторонах. Установка устройства возможна двумя методами: прямое навинчивание на порт антенны или приёмника, либо встраивание в коаксиальную линию посредством соединения двух сегментов кабеля.
При комплектации системы учитывайте рабочий частотный диапазон оборудования. Модели с пределом 3 ГГц или 6 ГГц универсальны для применения в RFID-метках, навигационных приёмниках ГЛОНАСС/GPS, телевизионных тюнерах, радиопередатчиках, инфраструктуре сотовой и спутниковой связи, а также в беспроводных сетях стандарта 802.11b/g/n (2,4 ГГц). Для поддержки современных стандартов Wi-Fi 5 (AC) и работы в диапазоне 5 ГГц требуется исключительно версия с пропускной способностью до 6 ГГц.
Эффективная защита достигается за счёт применения двухуровневой схемы. Первый защитный элемент размещается в точке подключения антенны (на внешней мачте или кронштейне), второй — непосредственно перед входным разъёмом чувствительной электроники внутри здания. Такая конфигурация создаёт барьер как для прямых, так и для наведённых импульсных помех.
Безотказная работа устройства невозможна без организации качественного заземления. Игнорирование этого требования приводит к тому, что модуль теряет способность отводить высоковольтные разряды и выполняет лишь роль проходного адаптера. Подключение к заземляющему контуру реализуется через специальный боковой вывод с винтовой клеммой, предназначенный для соединения с шиной «земли».
При комплектации системы учитывайте рабочий частотный диапазон оборудования. Модели с пределом 3 ГГц или 6 ГГц универсальны для применения в RFID-метках, навигационных приёмниках ГЛОНАСС/GPS, телевизионных тюнерах, радиопередатчиках, инфраструктуре сотовой и спутниковой связи, а также в беспроводных сетях стандарта 802.11b/g/n (2,4 ГГц). Для поддержки современных стандартов Wi-Fi 5 (AC) и работы в диапазоне 5 ГГц требуется исключительно версия с пропускной способностью до 6 ГГц.
Эффективная защита достигается за счёт применения двухуровневой схемы. Первый защитный элемент размещается в точке подключения антенны (на внешней мачте или кронштейне), второй — непосредственно перед входным разъёмом чувствительной электроники внутри здания. Такая конфигурация создаёт барьер как для прямых, так и для наведённых импульсных помех.
Безотказная работа устройства невозможна без организации качественного заземления. Игнорирование этого требования приводит к тому, что модуль теряет способность отводить высоковольтные разряды и выполняет лишь роль проходного адаптера. Подключение к заземляющему контуру реализуется через специальный боковой вывод с винтовой клеммой, предназначенный для соединения с шиной «земли».
Технические характеристики:
Сопротивление: 50 Ом
Диапазон частот: 0-6 ГГц
КСВ <1,45
Вносимые потери <0,3 дБ
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Допустимая влажность: <95%
Класс защиты: IP67
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...6 ГГц
|
|
Тип разъема
|
N
|
|
Мощность
|
200 Вт
|
