Модуль грозозащиты N(male) - N(female) до 200 Вт, до 3 ГГц
Распечатать
Магазины
Беларусь
Описание
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,3
Вносимые потери <0,3 дБ
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Допустимая влажность: <95%
Класс защиты: IP67

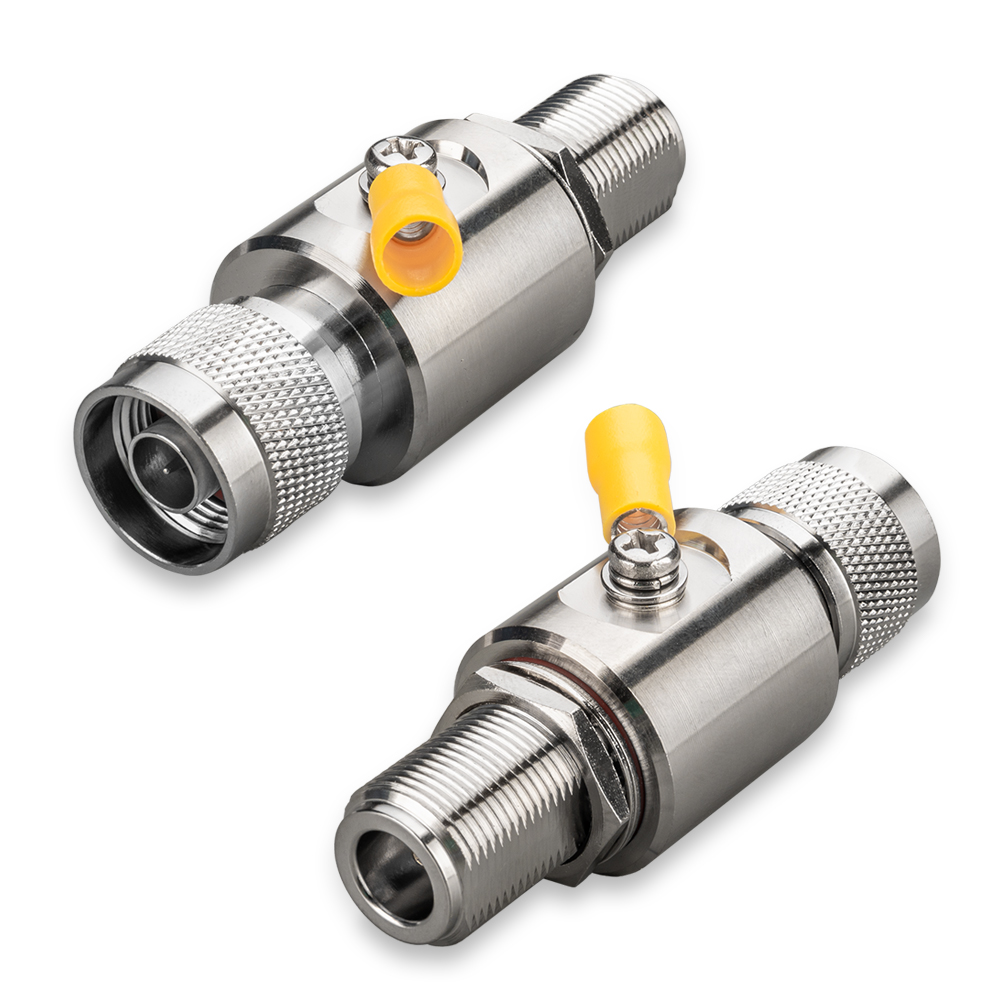

Устройство защиты от грозовых разрядов представляет собой компактный радиоэлемент в металлическом исполнении, оснащённый высокочастотными коннекторами на обоих концах. Предусмотрено два способа инсталляции: прямое подключение к входному порту антенного блока или приёмной аппаратуры, а также врезка в коаксиальную магистраль для разделения кабельной трассы.
При подборе модели ориентируйтесь на частотные параметры эксплуатируемой системы. Версии с рабочей полосой до 3 ГГц или до 6 ГГц совместимы с инфраструктурой радиочастотной идентификации (RFID), модулями спутниковой навигации (ГЛОНАСС/GPS), оборудованием телерадиовещания, сетями мобильной и спутниковой связи, а также беспроводными стандартами Wi-Fi 2,4 ГГц. Для корректной работы в диапазоне Wi-Fi 5 (5 ГГц) требуется использование исключительно модификации с верхней границей частоты 6 ГГц.
Для организации надёжного защитного периметра рекомендуется применять схему каскадного монтажа из двух блоков. Первый элемент устанавливается в непосредственной близости от антенного узла (на открытом воздухе), второй — рядом с входным разъёмом защищаемой электроники внутри помещения. Такой подход обеспечивает эффективное подавление как прямых, так и наведённых импульсных помех.
Ключевое условие функциональности — обязательная коммутация с заземляющим контуром. При отсутствии надёжного соединения с «землёй» прибор не способен шунтировать высоковольтные импульсы и утрачивает защитные свойства, превращаясь в обычный проходной адаптер. Подключение к общей шине заземления выполняется через специальный боковой вывод с винтовой клеммой.
Технические характеристики:
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,3
Вносимые потери <0,3 дБ
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Допустимая влажность: <95%
Класс защиты: IP67
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...3 ГГц
|
|
Тип разъема
|
N
|
|
Мощность
|
200 Вт
|
