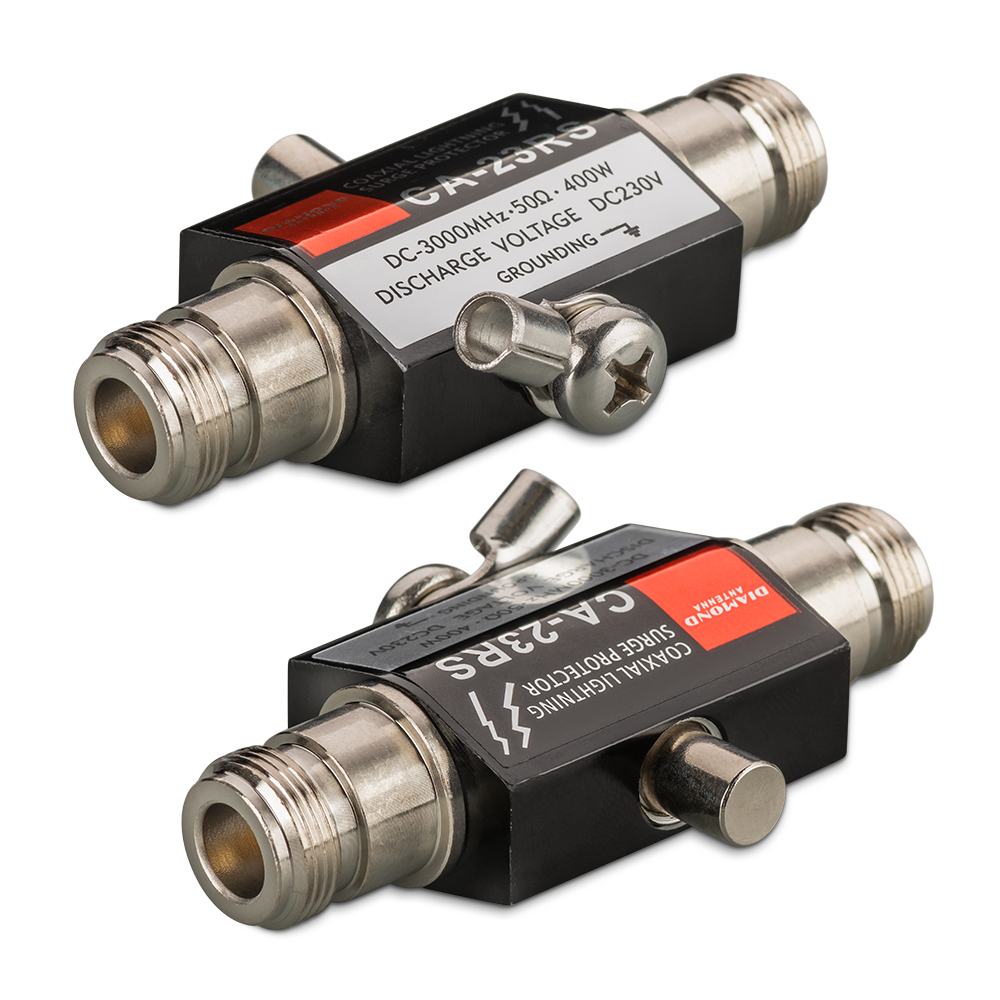

Модуль грозозащиты N(female) - N(female) до 400 Вт, до 3 ГГц CA-23RS
Распечатать
Магазины
Беларусь
Описание
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,15
Вносимые потери <0,2 дБ
Мощность: 400 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Защитный модуль от грозовых перенапряжений — это малогабаритный прибор в экранированном металлическом исполнении, снабжённый ВЧ-разъёмами с обеих сторон. Предусмотрено два варианта инсталляции: прямое соединение с входным портом антенны или активного оборудования, а также монтаж в разрыв коаксиального кабеля.
При выборе устройства ориентируйтесь на частотные характеристики вашей системы. Версии с рабочей полосой до 3 ГГц и до 6 ГГц совместимы с инфраструктурой RFID, спутниковой навигацией (GPS/ГЛОНАСС), теле- и радиоаппаратурой, сетями мобильной связи и беспроводными точками доступа стандарта 2,4 ГГц. Для высокоскоростных сетей Wi-Fi 5 (5 ГГц) обязательна установка модели с расширенным диапазоном — до 6 ГГц.
Оптимальная схема защиты предполагает каскадное размещение двух модулей. Первый элемент фиксируется у основания антенны (на мачте или рядом с ней), второй — непосредственно перед входом защищаемого устройства внутри здания. Такой подход обеспечивает двухуровневую фильтрацию импульсных помех.
Важнейшее требование к эксплуатации — наличие исправного заземления. Без подключения к заземляющему контуру устройство не сможет перенаправлять высоковольтные разряды и потеряет защитную функцию. Контакт с заземляющей шиной организуется через вынесенный на корпус клеммный разъём.
Технические характеристики:
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,15
Вносимые потери <0,2 дБ
Мощность: 400 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...3 ГГц
|
|
Тип разъема
|
N
|
|
Мощность
|
400 Вт
|
