Модуль грозозащиты N до 200 Вт, до 6 ГГц TWSNJK-200W-6G
Распечатать
Магазины
Беларусь
Описание
Сопротивление: 50 Ом
Диапазон частот: 0-6 ГГц
КСВ <1,3
Вносимые потери <0,3 дБ
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Допустимая влажность: <95%
Класс защиты: IP67

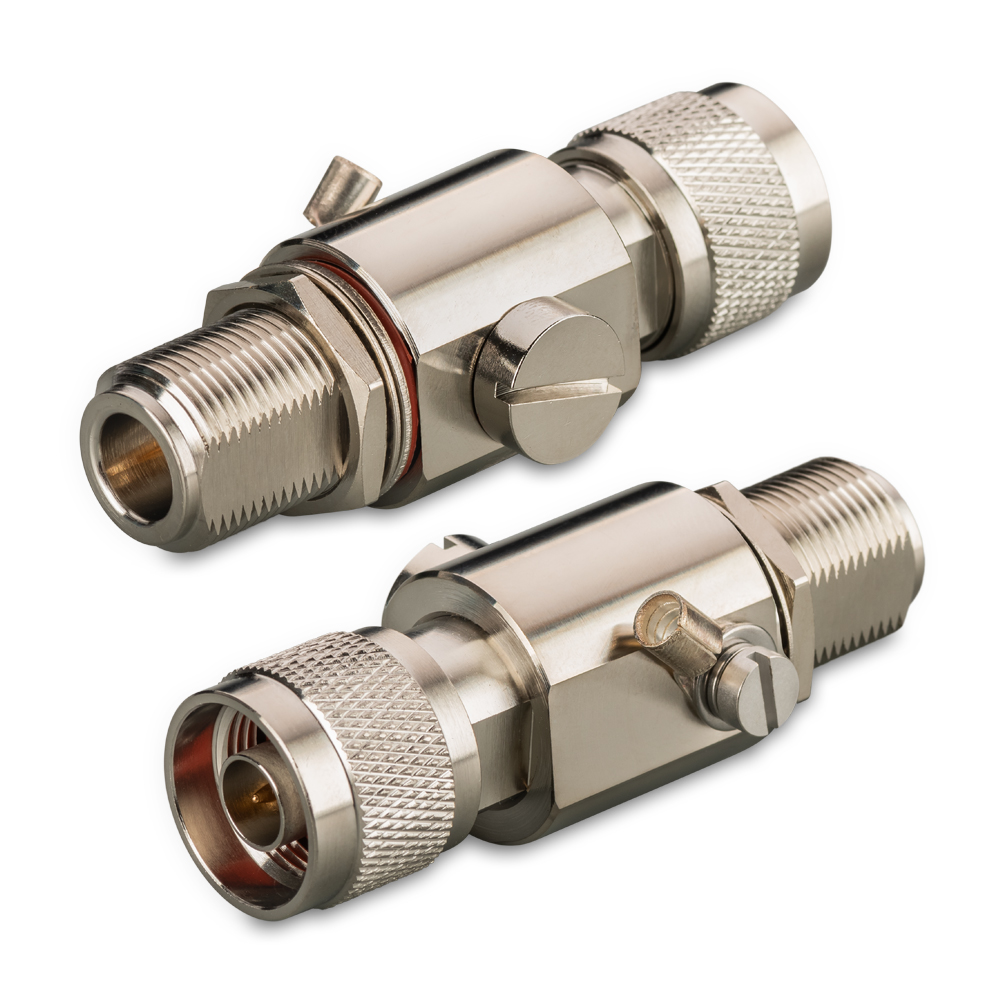

Устройство для защиты от грозовых разрядов представляет собой компактный блок в металлическом корпусе, оснащённый высокочастотными коннекторами на каждом торце. Монтаж изделия предусматривает два сценария: прямое подключение к порту антенны или приёмной аппаратуры, а также врезку прибора в разрыв фидерной линии.
Подбор конкретной модификации зависит от частотных характеристик системы. Модели с полосой пропускания до 3 ГГц или до 6 ГГц оптимально совместимы с RFID-инфраструктурой, навигационными комплексами GPS/ГЛОНАСС, телевизионным и радиовещательным оборудованием, сетями мобильной и спутниковой связи, а также стандартом Wi-Fi 2,4 ГГц. Если требуется поддержка Wi-Fi 5 (работающего в диапазоне 5 ГГц), необходимо использовать исключительно версию, рассчитанную на частоты до 6 ГГц.
Для создания надёжного защитного контура инженеры рекомендуют применять схему двойной установки. Первый блок закрепляют максимально близко к антенному узлу на открытом воздухе, а второй размещают непосредственно у входного разъёма защищаемой техники внутри помещения.
Критически важное условие эксплуатации — качественное заземление. Без корректного подключения к заземляющему контуру прибор не способен шунтировать импульсные перенапряжения и превращается в обычный проходной соединитель. Коммутация с общей шиной «земли» выполняется через специальный боковой контактный вывод с винтовой клеммой.
Технические характеристики
Сопротивление: 50 Ом
Диапазон частот: 0-6 ГГц
КСВ <1,3
Вносимые потери <0,3 дБ
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Допустимая влажность: <95%
Класс защиты: IP67
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...6 ГГц
|
|
Тип разъема
|
N
|
|
Мощность
|
200 Вт
|
