Модуль грозозащиты N до 200 Вт, до 3 ГГц TWSNKKB-200W-3G
Распечатать
Магазины
Беларусь
Описание
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,2
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C

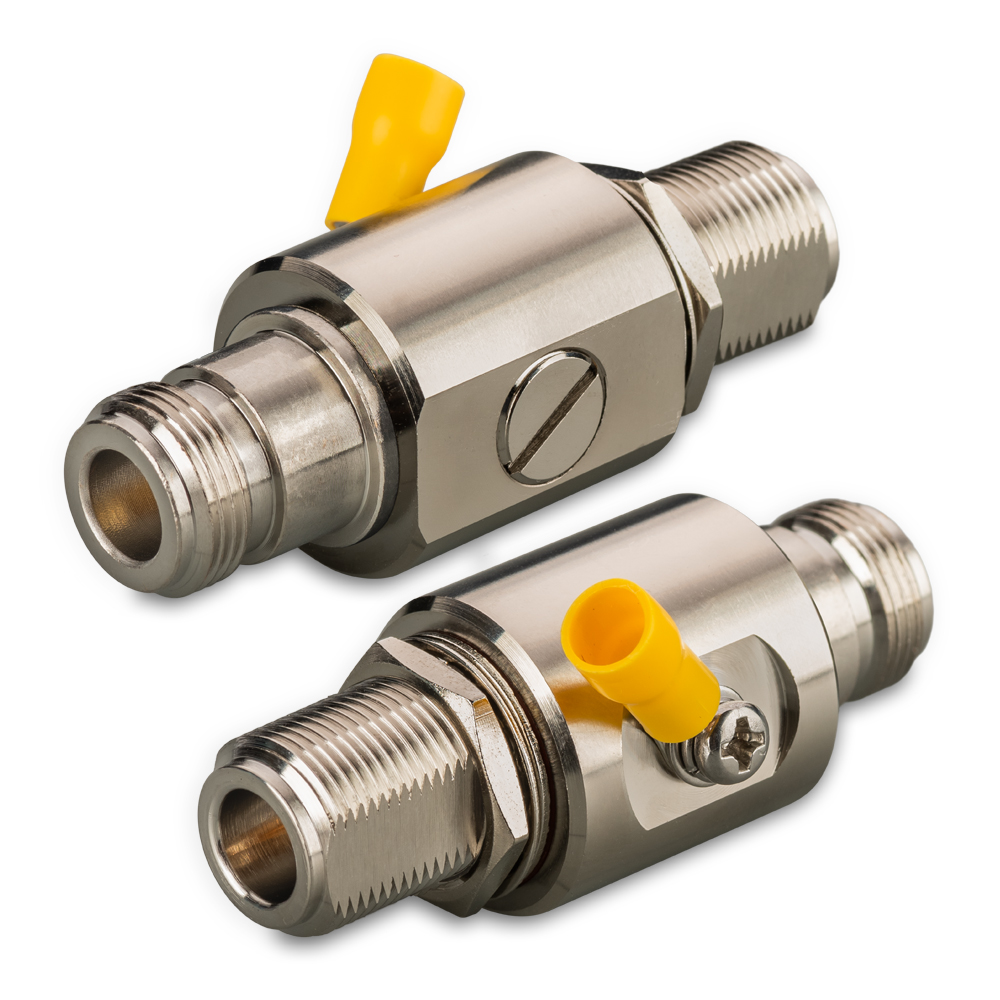

Блок защиты от импульсных грозовых перенапряжений выполнен в виде компактного прибора с металлическим корпусом, на противоположных сторонах которого расположены высокочастотные разъёмы. Установка допускается в двух форматах: прямое присоединение к входному порту приёмного устройства или антенного блока, либо интеграция в разрыв коаксиального тракта.
Выбор рабочей версии определяется частотными параметрами системы. Изделия с диапазоном до 3 ГГц либо до 6 ГГц совместимы с инфраструктурой RFID, навигационными модулями ГЛОНАСС/GPS, аппаратурой телерадиовещания, оборудованием спутниковой и сотовой связи, а также сетями стандарта Wi-Fi 2,4 ГГц. Для корректной работы в диапазоне Wi-Fi 5 (5 ГГц) требуется применение исключительно модели с верхней границей частоты 6 ГГц.
С целью формирования эшелонированной защиты целесообразно использовать два защитных элемента. Первый устанавливается в непосредственной близости от антенного узла (на открытом воздухе), второй — рядом с портом защищаемого оборудования внутри помещения. Такая схема позволяет минимизировать риск повреждения техники от наведённых разрядов.
Обязательное условие работоспособности — надёжное подключение к контуру заземления. Без соединения с «землёй» устройство не выполняет функцию шунтирования высоковольтных импульсов и становится бесполезным. Коммутация с заземляющей шиной осуществляется через выведенный на корпус клеммный контакт.
Технические характеристики:
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,2
Мощность: 200 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...3 ГГц
|
|
Тип разъема
|
N
|
|
Мощность
|
200 Вт
|
