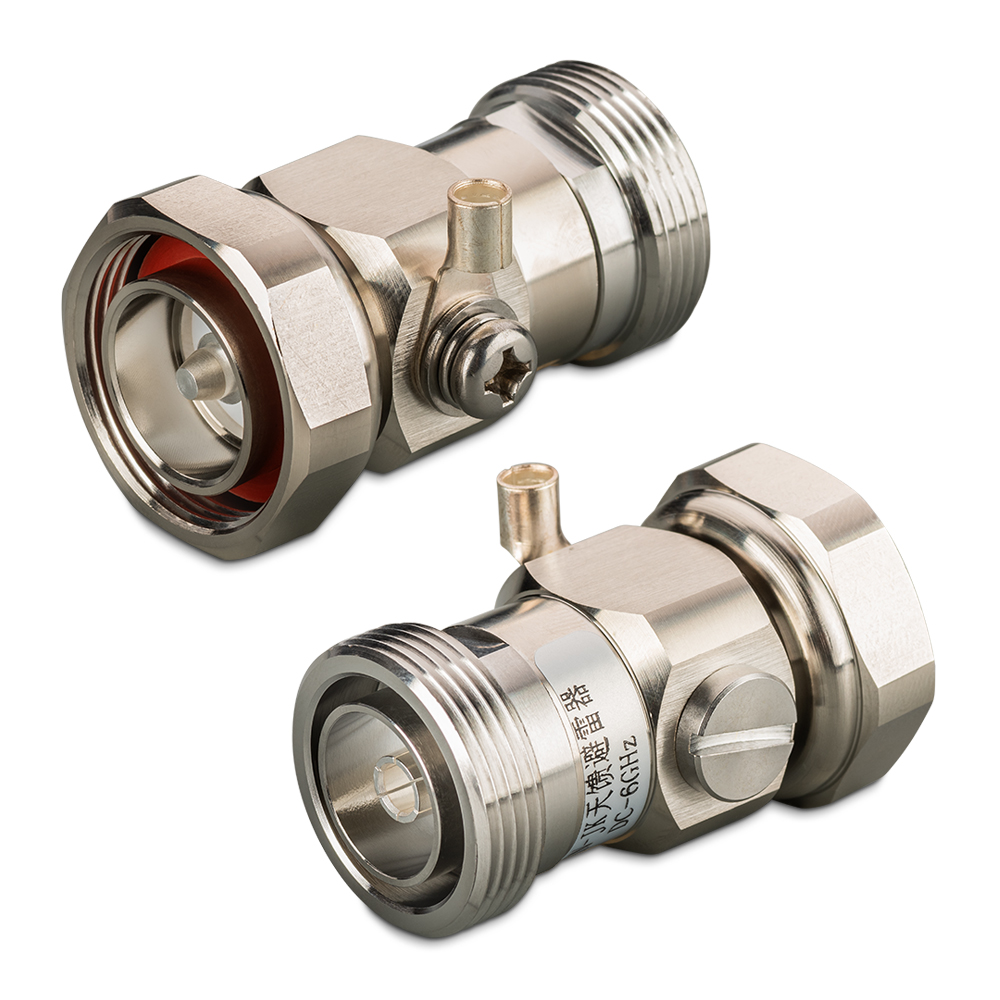

Модуль грозозащиты 7/16 DIN до 500 Вт, до 3 ГГц TWSD-500W-3G
Распечатать
Магазины
Беларусь
Описание
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,2
Мощность: 500 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Компактный блок защиты от импульсных перенапряжений заключён в металлический кожух и оснащён высокочастотными коннекторами на обоих торцах. Монтаж изделия предусматривает два варианта: прямое крепление к порту антенного узла или приёмного оборудования, а также врезку устройства в разрыв коаксиальной трассы.
Модификации с полосой пропускания 3 или 6 ГГц универсальны и совместимы с RFID-системами, навигационными модулями GPS/ГЛОНАСС, телевизионным и радиовещательным оборудованием, сетями сотовой и спутниковой связи, а также стандартом Wi-Fi 2,4 ГГц. Для обслуживания сетей Wi-Fi 5 (5 ГГц) требуется исключительно версия, рассчитанная на рабочий диапазон до 6 ГГц.
Модификации с полосой пропускания 3 или 6 ГГц универсальны и совместимы с RFID-системами, навигационными модулями GPS/ГЛОНАСС, телевизионным и радиовещательным оборудованием, сетями сотовой и спутниковой связи, а также стандартом Wi-Fi 2,4 ГГц. Для обслуживания сетей Wi-Fi 5 (5 ГГц) требуется исключительно версия, рассчитанная на рабочий диапазон до 6 ГГц.
Для формирования надёжного барьера от грозовых разрядов специалисты рекомендуют применять парную схему подключения. Первый элемент фиксируется непосредственно у основания антенны, а второй размещается рядом с входным портом защищаемой техники внутри здания.
Фундаментальное правило эксплуатации — обязательная коммутация с заземляющим контуром. Без надёжного контакта с «землёй» прибор не способен отводить разряды и полностью утрачивает защитные свойства. Подключение к общей шине заземления выполняется через специальный боковой клеммный вывод.
Технические характеристики:
Сопротивление: 50 Ом
Диапазон частот: 0-3 ГГц
КСВ <1,2
Мощность: 500 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Диапазон частот: 0-3 ГГц
КСВ <1,2
Мощность: 500 Вт
Рабочее напряжение <1000 В RMS
Номинальное напряжение постоянного тока: 230 В
Диапазон температур: -40°C...+85°C
Разъемы, переходники, аттенюаторы- характеристики:
|
Диапазон частот
|
0...3 ГГц
|
|
Тип разъема
|
7/16DIN
|
|
Мощность
|
500 Вт
|
