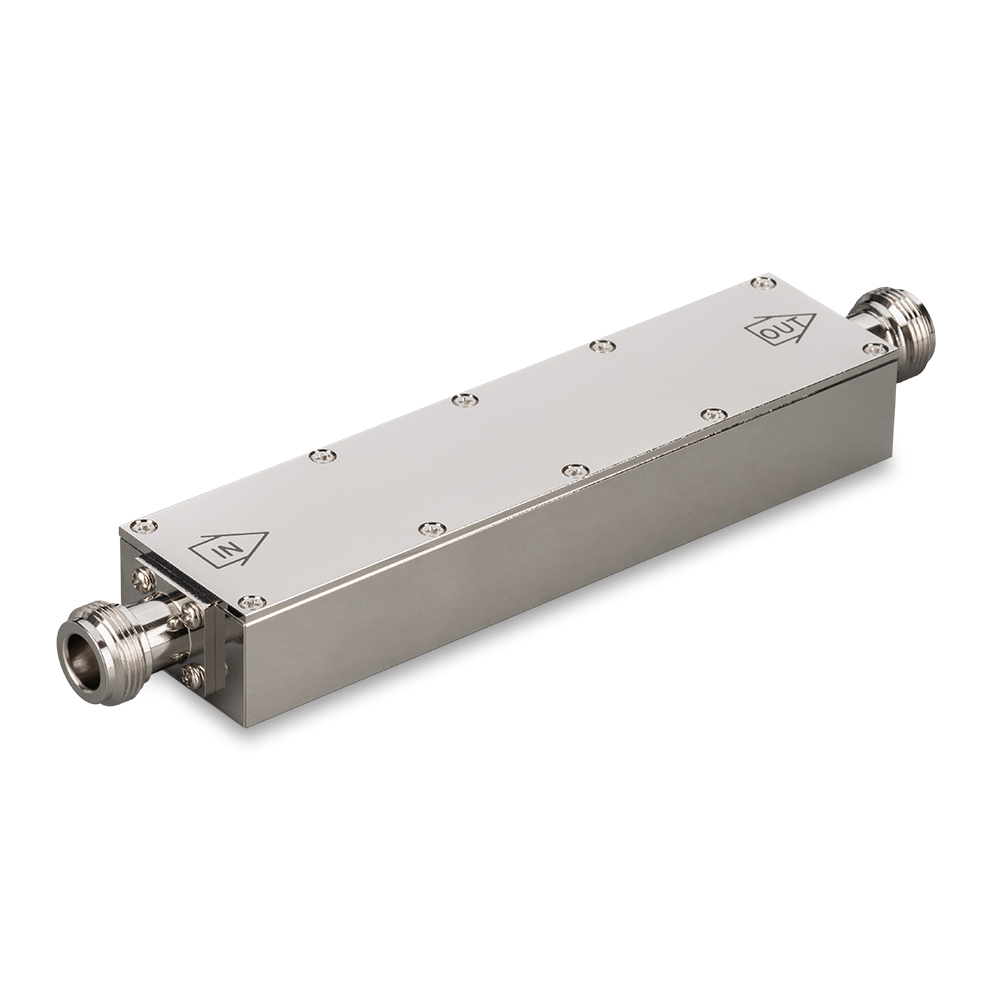

Аттенюатор с ручным управлением 0-90 дБ N-50-90-10 (0-3 ГГц)

Аттенюаторы с ручным механическим управлением используются в измерительных установках для точного изменения параметров. Такие устройства позволяют оперативно изменять степень ослабления сигнала. Для регулирования используются кнопки. Шаг затухания 1 дБ.

Диапазоны частот: 0-3 ГГц;
КСВ <1,35;
Вносимое затухание: 0-90 дБ;
Мощность: 10 Вт;
Вносимые потери <3,5 дБ;
Диапазон температур: -40°C...+70°C;
Погрешность затухания <3,5 дБ.

Размеры индивидуальной упаковки (длина, ширина, высота) - 180 x 46 x 29 мм.

Масса в индивидуальной упаковке - 454 г.

Графики для АЧХ - Log Mag, при аттенюаторе, установленном на 0 дБ, и для КСВ - SWR:

Графики для АЧХ - Log Mag, при аттенюаторе, установленном на -2 дБ, и для КСВ - SWR:

Графики для АЧХ - Log Mag, при аттенюаторе, установленном на -4 дБ, и для КСВ - SWR:

Графики для АЧХ - Log Mag, при аттенюаторе, установленном на -8 дБ, и для КСВ - SWR:

Графики для АЧХ - Log Mag, при аттенюаторе, установленном на -16 дБ, и для КСВ - SWR:

Графики для АЧХ - Log Mag, при аттенюаторе, установленном на -19 дБ, и для КСВ - SWR:

Графики для АЧХ - Log Mag, при аттенюаторе, установленном на -58 дБ, и для КСВ - SWR:
