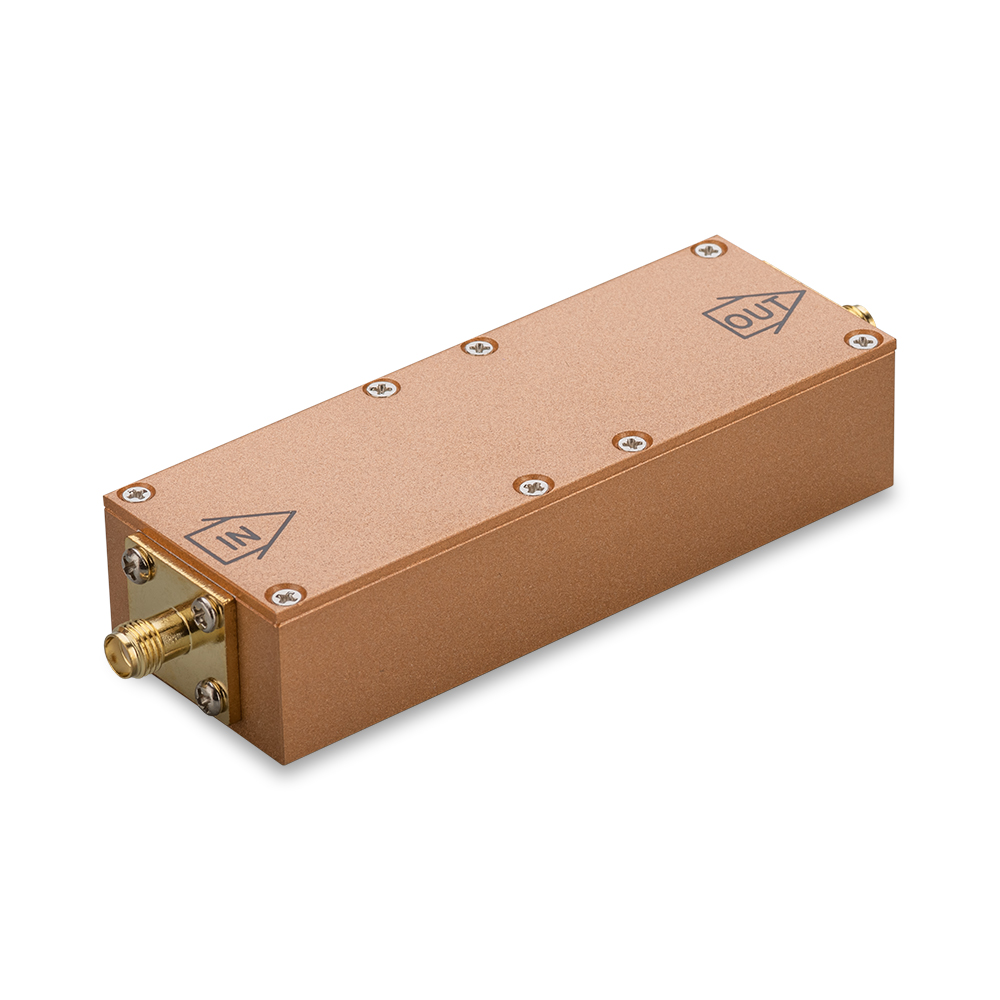

Аттенюатор с ручным управлением 0-30 дБ SMA-50-30-5 (0-3 ГГц)
Распечатать
Аттенюатор SMA(female)-SMA(female)
- Волновое сопротивление: 50 Ом
- Диапазоны частот: 0-3 ГГц
- КСВ <1,30
- Вносимое затухание: 0-30 дБ
- Мощность: 5 Вт
Аттенюаторы с ручным механическим управлением используются в измерительных установках для точного изменения параметров. Такие устройства позволяют оперативно изменять степень ослабления сигнала. Для регулирования используются кнопки. Шаг затухания 1 дБ.
Диапазоны частот: 0-3 ГГц;
КСВ <1,30;
Вносимое затухание: 0-30 дБ;
Мощность: 5 Вт;
Вносимые потери <2,5 дБ;
Диапазон температур: -40°C...+70°C.
Погрешность затухания:
| Диапазон | 0-10 дБ | 10-30 дБ |
| Погрешность | 0,8 дБ | 1,3 дБ |
Размеры индивидуальной упаковки (длина, ширина, высота) - 153 x 52 x 33 мм.
Масса в индивидуальной упаковке - 131 г.
Графики для АЧХ - Log Mag, при аттенюаторе, установленном на 0 дБ, и для КСВ - SWR:
Графики для АЧХ - Log Mag, при аттенюаторе, установленном на -2 дБ, и для КСВ - SWR:
Графики для АЧХ - Log Mag, при аттенюаторе, установленном на -4 дБ, и для КСВ - SWR:
Графики для АЧХ - Log Mag, при аттенюаторе, установленном на -8 дБ, и для КСВ - SWR:
Графики для АЧХ - Log Mag, при аттенюаторе, установленном на -16 дБ, и для КСВ - SWR:
Разъемы, переходники, аттенюаторы- характеристики:
|
Затухание
|
Регулируемый
|
|
Диапазон частот
|
0...3 ГГц
|
|
Точность затухания
|
Высокая
|
|
Тип разъема
|
SMA
|
|
Мощность
|
5 Вт
|
|
Изделие
|
Аттенюаторы
|
