Всенаправленная (круговая) 9 дБ GSM1800/3G антенна KC9-2050
Распечатать
Усиление 9 дБ. Крепление на мачту.
Высота 750 мм.
Всенаправленная антенна не требует наведения на базовую станцию. Угол раскрыва диаграммы направленности в горизонтальной плоскости 360°, в вертикальной - 8°.
Корпус антенны выполнен из прочного и легкого пластика, который не подвержен атмосферным воздействиям. Диаметр 25 мм. Длина антенны без кронштейна 750 мм.
Антенна предназначена для монтажа снаружи и внутри помещений и комплектуется кронштейном для крепления на мачте.
Частотный диапазон антенны позволяет использовать её в стандарте 3G, GSM-1800. Во всем частотном диапазоне антенна дает усиление 9 дБ.
На антенну устанавливается два типа разъемов: F (female) и N (female).
Антенна может применяться как для стационарного размещения, так и в мобильном варианте для катеров, яхт, автомобилей.

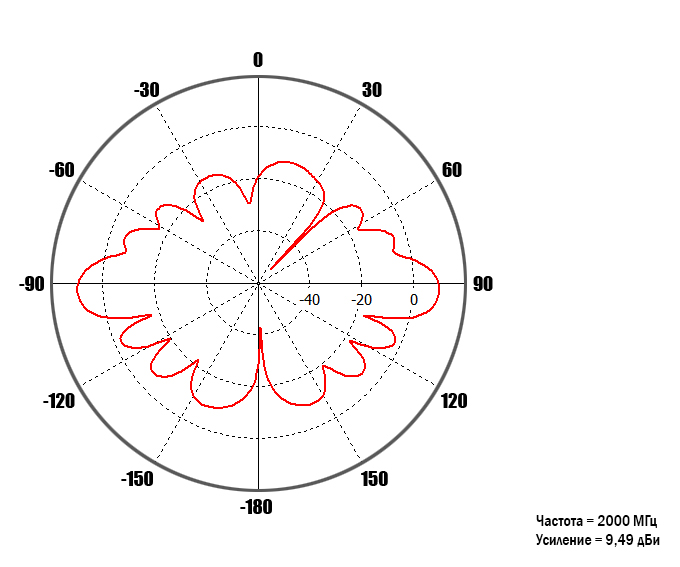

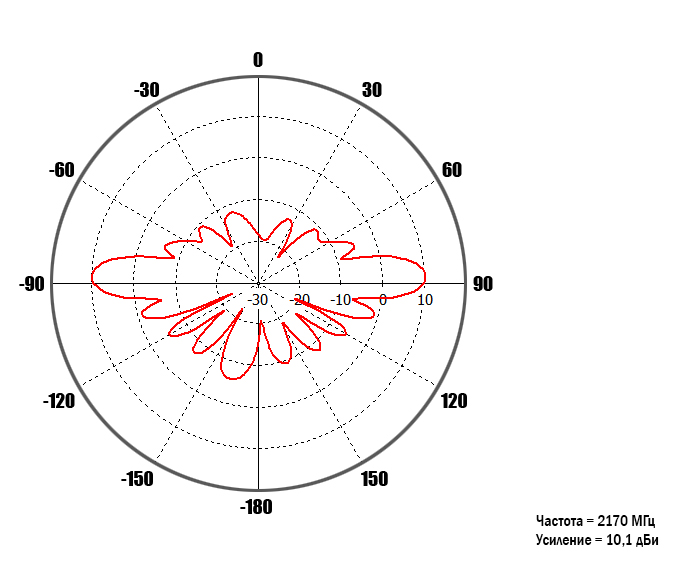

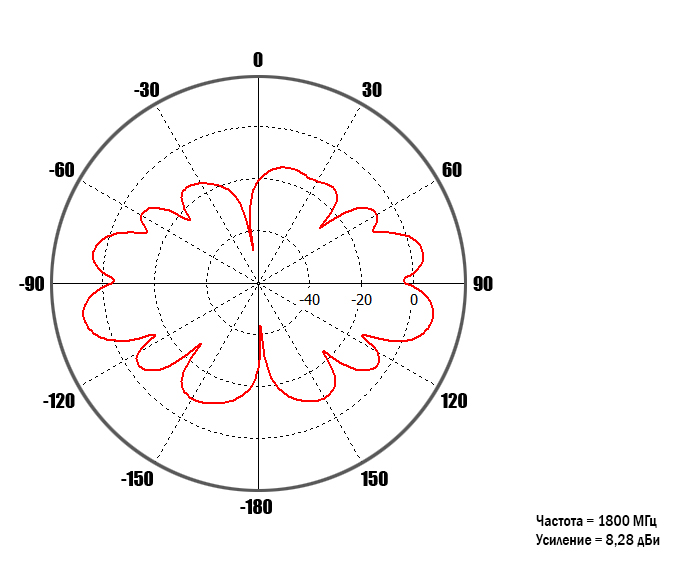

Диаграмма направленности антенны КС9-2050
 |
 |
|
Габариты (длина , ширина , высота ), мм
|
750
x
115
x
55
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
1800-2200
|
|
Усиление антенны, дБ
|
9
|
|
КСВ в рабочем диапазоне частот, не более
|
2
|
|
Поляризация
|
Вертикальная
|
|
Входное сопротивление, Ом
|
50
|
|
Максимальная подводимая мощность, Вт
|
10
|
|
Разъём
|
F- female
|
|
N- female
|
||
|
Допустимая ветровая нагрузка, м/с
|
30
|
|
Диапазон рабочих температур, оС
|
-40 … +50
|
|
Максимально допустимая влажность воздуха, %
|
100
|
|
Стандарт связи
|
GSM 1800
|
|
UMTS 2100
|
||
|
Тип монтажа
|
на трубу
|
|
Тип исполнения
|
всенаправленная
|

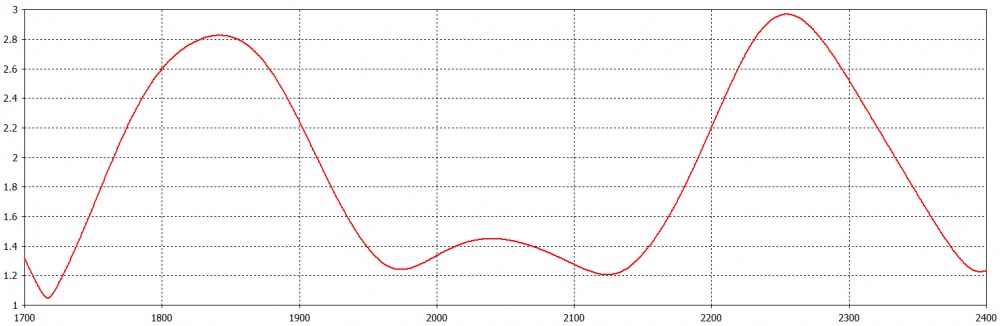

Графики КСВ, диаграммы направленности:
Комплектация:
|
Паспорт антенны
|
|
Упаковка
|
|
