Панельная антенна KP18-1700/2700 - бюджетная альтернатива системы усиления, предназначенная для совместного использования с 3G/4G модемами, GSM/3G репитерами в диапазоне 1700-2700 МГц.
Антенна совместима с оборудованием для следующих стандартов:
- 2G(EDGE, GPRS на частотах GSM1800)
- 3G (UMTS 2100)
- 4G (LTE1800, LTE2600)
- WI-FI 2,4 ГГц (IEEE 802.11b, g, n)
Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать стабильно и эффективно на больших площадях и в разнообразных условиях внешней среды. Модем будет автоматически переключаться на 3G стандарт, в случае отсутствия 4G сигнала, а антенна обеспечит ему качественный сигнал в обоих диапазонах. Кроме работы с сотовыми операторами, антенна поддерживает стандарт беспроводной связи Wi-Fi с частотой 2,4ГГц.
Наличие F-разъема дает возможность подключения антенны к любой необходимой аппаратуре при помощи телевизионного кабеля без каких-либо дополнительных переходников или адаптеров, что позволяет автоматически снизить общую стоимость установки антенны, поскольку при таком техническом варианте отпадает необходимость покупать дорогостоящий радиочастотный кабель на 50 Ом.
Корпус антенны выполнен из ударопрочного пластика ABS, главным преимуществом которого является устойчивость к любым повреждениям механического рода (сколам, ударам и прочим повреждениям) и УФ излучению. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества, и делает необязательным применение грозоразрядника. Крепление антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона. Предельно допустимая рабочая температура атмосферного воздуха для указанной модели составляет +50 градусов Цельсия, минимально допустимая – -40. Таким образом, производительность антенны не снижается, как при сильных морозах, так и в жаркие засушливые сезоны, причем и в том, и в другом случае подразумевается, что само устройство будет располагаться на открытом воздухе.
Габариты (длина , ширина , высота ), мм
|
520
x
260
x
140
|
Антенны- характеристики :
Рабочий диапазон частот, МГц
|
1700-2700
|
Усиление антенны, дБ
|
15-18
|

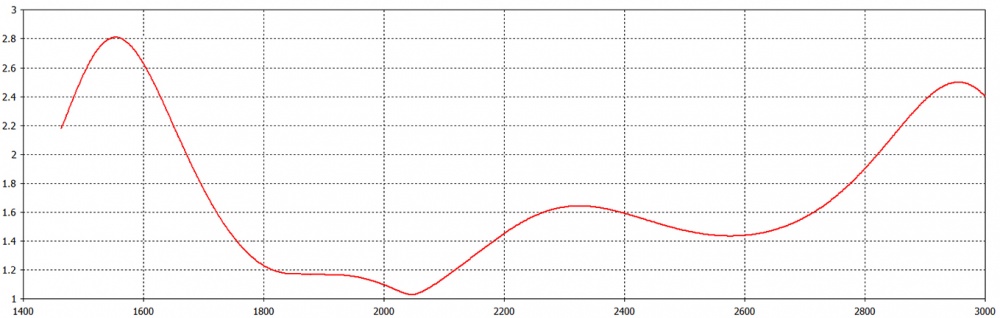

КСВ в рабочем диапазоне частот, не более
|
1.7
|
Поляризация
|
Вертикальная
|
Входное сопротивление, Ом
|
50
|
Максимальная подводимая мощность, Вт
|
10
|
Разъём
|
F- female
|
N- female
|
Допустимая ветровая нагрузка, м/с
|
30
|
Диапазон рабочих температур, оС
|
-40 … +50
|
Максимально допустимая влажность воздуха, %
|
100
|
Стандарт связи
|
UMTS 2100
|
LTE 2600
|
GSM 1800
|
LTE 1800
|
Многодиапазонная
|
WiFi 2400
|
Тип монтажа
|
на трубу
|
Тип исполнения
|
направленная
|
Комплектация:
Антенна GSM1800/3G/4G KP18-1700/2700
|
Хомут для крепления к трубе
|
Инструкция
|
Упаковка
|
