Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

  • произвести анализ радиочастотной обстановки;
  • навести антенну на базовую станцию;
  • обнаружить источник сигнала или помех;
  • проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

  • фиксация измерительного оборудования в раздвижном держателе;
  • съёмная рукоятка и держатель упрощают хранение и транспортировку антенны;
  • для сборки антенны не требуется специальный инструмент.

Внимание, анализатор спектра не входит в комплект поставки!

Габариты (длина , ширина , высота ), мм
250  x   250  x   140

Характеристики прибора:

Производитель
PicoCell
Тип прибора
Антенна измерительная

Антенны- характеристики :

Рабочий диапазон частот, МГц
790-960
1700-2700
Усиление антенны, дБ
8-15
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Вертикальная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Стандарт связи
UMTS 900
GSM 1800
LTE 800
WiFi 2400
GSM 900
LTE 1800
Многодиапазонная
LTE 2600
UMTS 2100
Тип исполнения
направленная

Графики КСВ, диаграммы направленности:

График - диаграмма, КСВ: shop_property_file_1688_9888.jpg

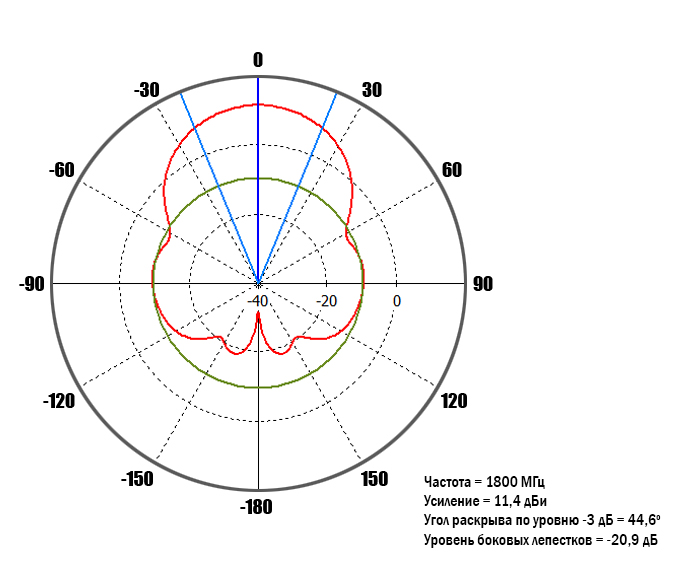

График - диаграмма, КСВ: shop_property_file_1688_9889.jpg
График - диаграмма, КСВ: shop_property_file_1688_9890.jpg
График - диаграмма, КСВ: shop_property_file_1688_9891.jpg
График - диаграмма, КСВ: shop_property_file_1688_9892.jpg

Комплектация:

Упаковка
Паспорт
Пигтейл SMA(male)-SMA(male) длиной 1 м из кабеля RG58
Раздвижной держатель для фиксации измерительного оборудования
Антенна со съемной рукояткой
