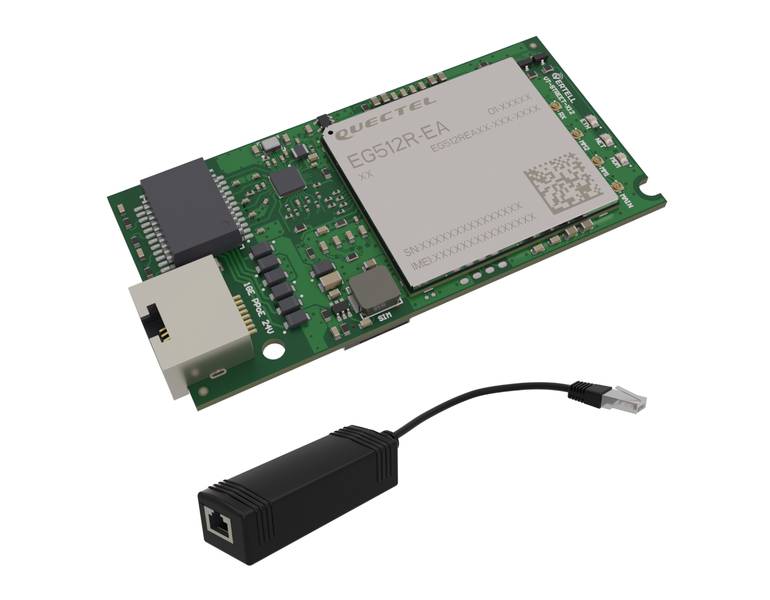

Встраиваемый роутер VT-STREET-X12 с БП 48 В

Встраиваемый роутер VT-STREET-X12 с БП 48 В – встраиваемый 3G/4G роутер предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, компьютера, роутера или коммутатора, на расстояние до 100 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги!

Встраиваемый роутер VT-STREET-X12 имеет собственный удобный web-интерфейс на русском языке. Доступ по адресу: 192.168.8.1

Модем cat.12 в роутере поддерживает скорость передачи данных в LTE до 600 Мбит/с.

Конструкция и элементная база роутера VT-STREET-X12 позволяет использовать его при диапазоне температур от -40 до +70 °C, без дополнительного подогрева благодаря надёжному и скоростному чипу модема QUECTEL EG512R-EA.

Роутер работает без дополнительных драйверов на Windows 7, 10, 11 и Linux.

Vertell VT-STREET-X12 оснащен слотом Nano-SIM и портом Ethernet до 1 Гбит/с. Имеет 4 разъёма для подключения внешних антенн, поддерживает технологию MIMO 4х4. В комплекте поставляется антенна на липком основании 1dBi для предварительной настройки конфигурации перед установкой во внешнюю антенну. При предварительной настройке антенна из комплекта подключается к разъёму MAIN.

Благодаря компактным размерам 95х45х12мм роутер удобно располагать в облучателях и небольших гермобоксах.

Отсутствует Band 40 (2300 МГц).

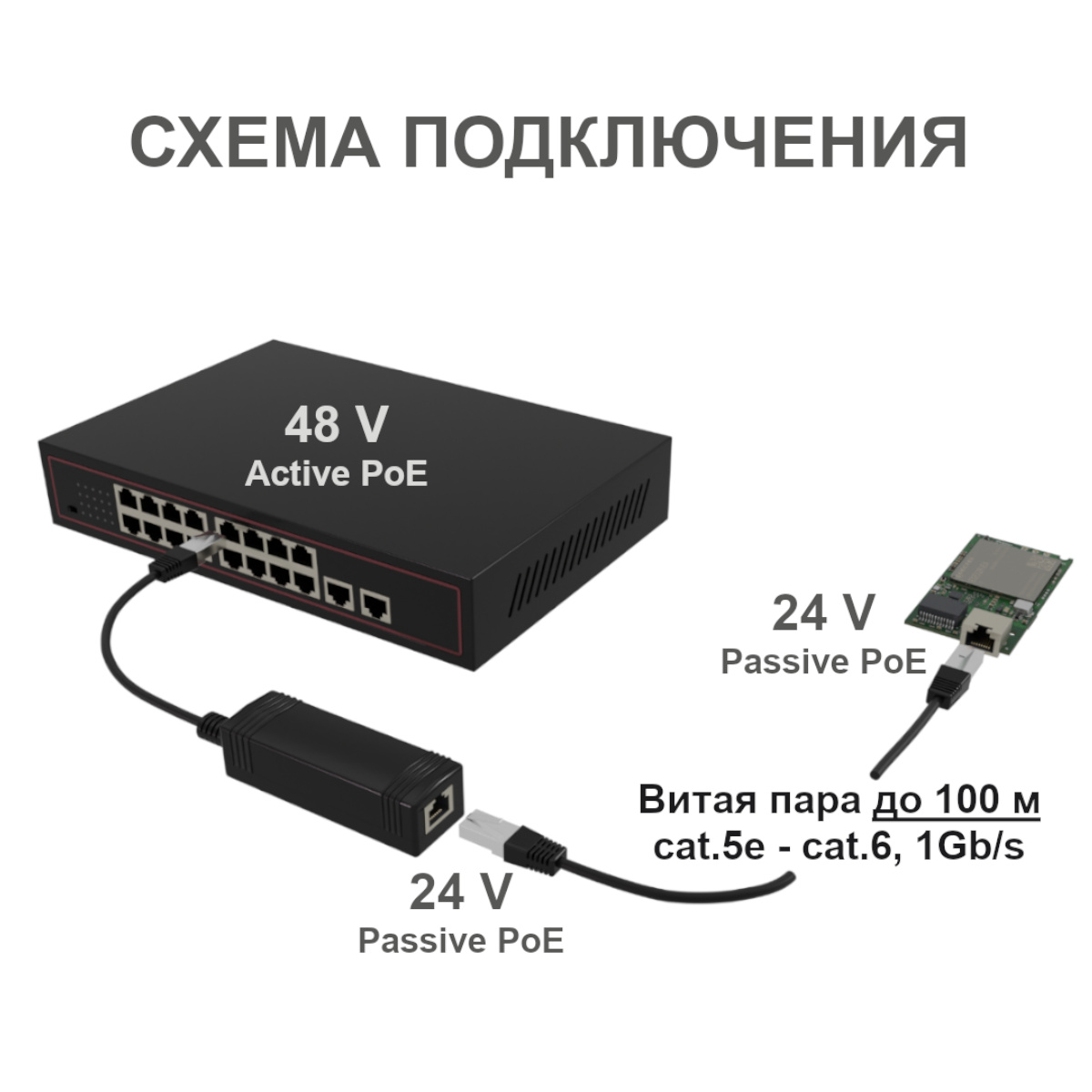

Схема подключения

Роутер оснащён четырьмя разъёмами MHF4 (IPEX4) для подключения внешних антенн.

При использовании антенны с технологией MIMO 4х4 разъёмы MAIN и 4 подключаются к одной паре поляризации антенны, разъёмы 2 и 3 к другой паре поляризации антенны. При этом MAIN и 3 подключаются к разъёмам вертикальной поляризации, разъём 2 и 4 - к разъёмам горизонтальной поляризации. Подробная схема в фото.

Для получения стабильной агрегации роутер необходимо использовать с антенной MIMO 4х4, либо задействовать все 4 разъёма под антенны.

Подключение роутера Vertell VT-STREET-X12 к коммутатору или домашнему роутеру производится патч-кордом из витой пары через POE-инжектор из комплекта. POE-инжектор следует размещать внутри помещения. Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24 cat.5e - cat.6. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).

Установка в боксовой антенне

Места крепления роутера VT-STREET-X12 подходят для установки его в популярные антенны. Компактное исполнение устройства позволяет устанавливать его в малогабаритные боксы и антенны - облучатели, например, в бокс VT-BOX1 или антенны VARIUS MIMO 4X4 UNIBOX 1727 PRO 18" 1700-2700 МГц и VIKA-21 MIMO BOX. Винты для крепления роутера входят в комплект поставки.

Настройка и управление

Настройка и управление роутером осуществляется в web-интерфейсе через браузер телефона или компьютера по адресу 192.168.8.1.

Функционал позволяет:

• Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band) и сектор базовой станции. При наличии большого числа базовых станций даёт возможность подключиться к частоте с наилучшей скоростью.
• Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета от оператора.
• Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удалённой работе, когда нет доступа для возможности физической перезагрузки оборудования.

В настройках реализованы функции: проброс портов, смена IP адреса, отправка SMS сообщений и USSD команд.

Технические особенности

• Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м по качественной витой паре.
• Модем cat.12 в роутере поддерживает скорость передачи данных в LTE до 600 Мбит/с с агрегацией до 3-х несущих частот, модуляция сигнала 64QAM и 256QAM.
• Технология подачи питания и данных по одному кабелю Passive POE 24 В.
• Компактный размер роутера – 95x45 мм.
• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
• Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL.
